회로이론

2026년도 국가공무원 7급 공채 필기시험 · 25문항

1번

다음 회로에서 전압 $V_{o}$ [V]는? (단, 연산증폭기는 이상적이다)

①
－6
②
0
③
6
④
12

2번

다음 회로에서 출력전압 $V_{o}$ 가 $- 5 V_{i}$ 가 되도록 하는 저항 $R$ [kΩ]은? (단, 연산증폭기는 이상적이다)

①
3
②
5
③
10
④
15

3번

다음 2포트 회로망에서 임피던스 파라미터 $[Z] = [\begin{matrix} z_{11} & z_{12} \\ z_{21} & z_{22} \end{matrix}]$ [Ω]의 행렬식 값은?

①
$Z_{1} Z_{2} Z_{3} + Z_{1} Z_{3}$
②
$Z_{1}^{2} Z_{2} + Z_{2}^{2} Z_{3}$
③
$Z_{1} Z_{2} + Z_{2} Z_{3} + Z_{1} Z_{3}$
④
$Z_{1} Z_{3}^{2} + Z_{2} Z_{3}^{2} + Z_{1} Z_{2}^{2}$

4번

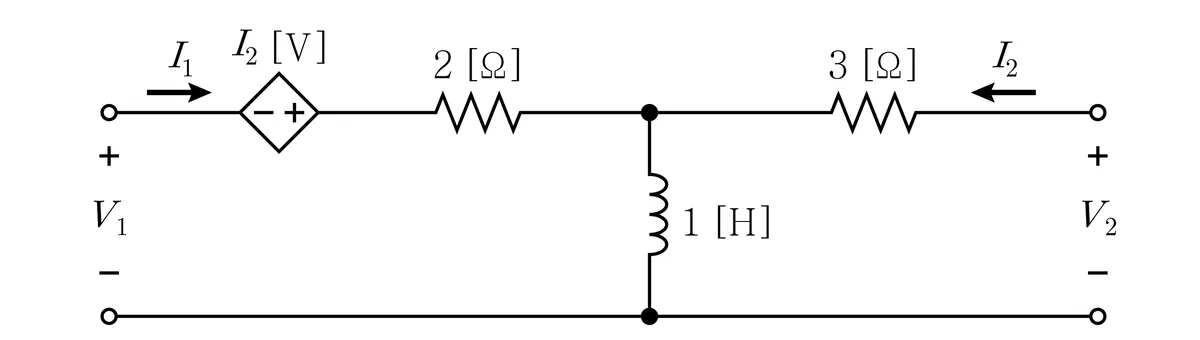

다음 2포트 회로망에서 임피던스 파라미터 $z_{12}$ [Ω]는?

①
$s - 1$
②
$s$
③
$s + 2$
④
$s + 3$

5번

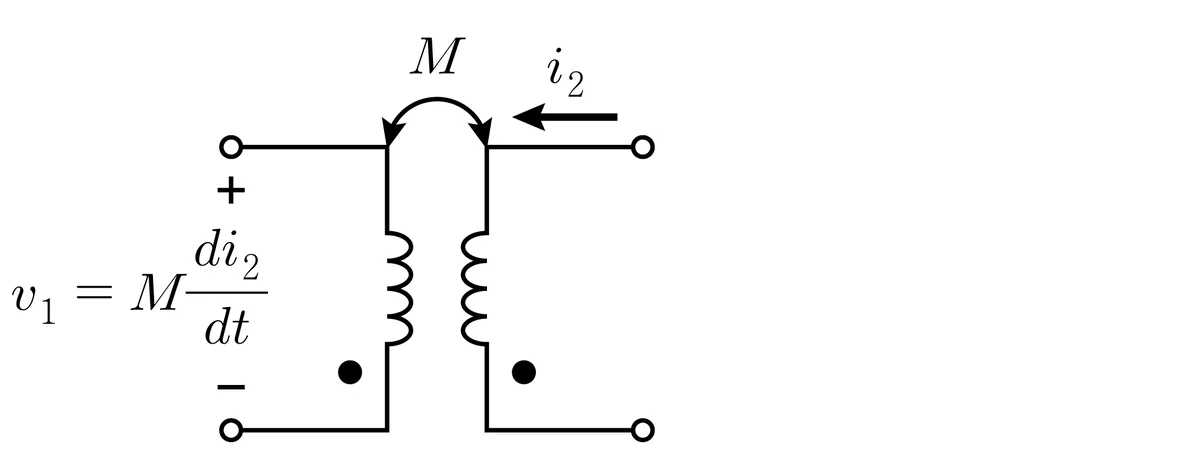

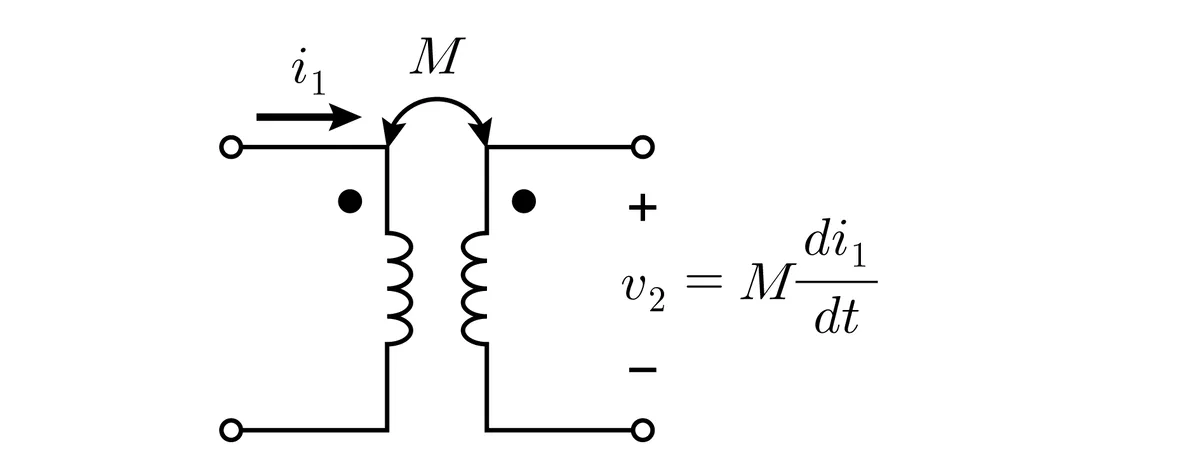

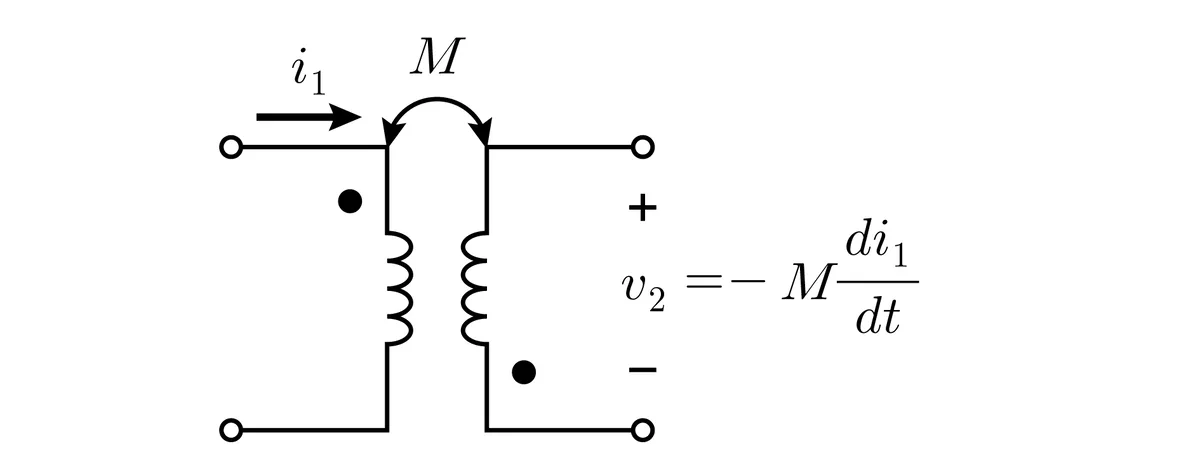

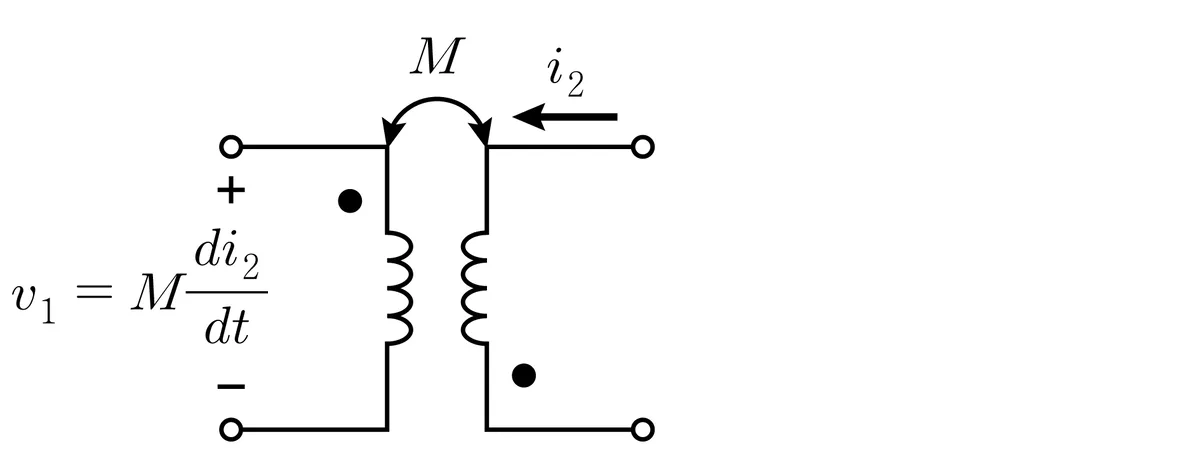

다음 자기결합회로에서 점 규약(dot convention)에 위배되는 전류－전압 관계는?

6번

다음 회로의 부하 $10$ [kΩ]에 최대전력을 전달하기 위한 권선비 $n$ 은? (단, 변압기는 이상적이다)

①
$10$
②
$10 \sqrt{10}$
③
$100$
④
$100 \sqrt{10}$

7번

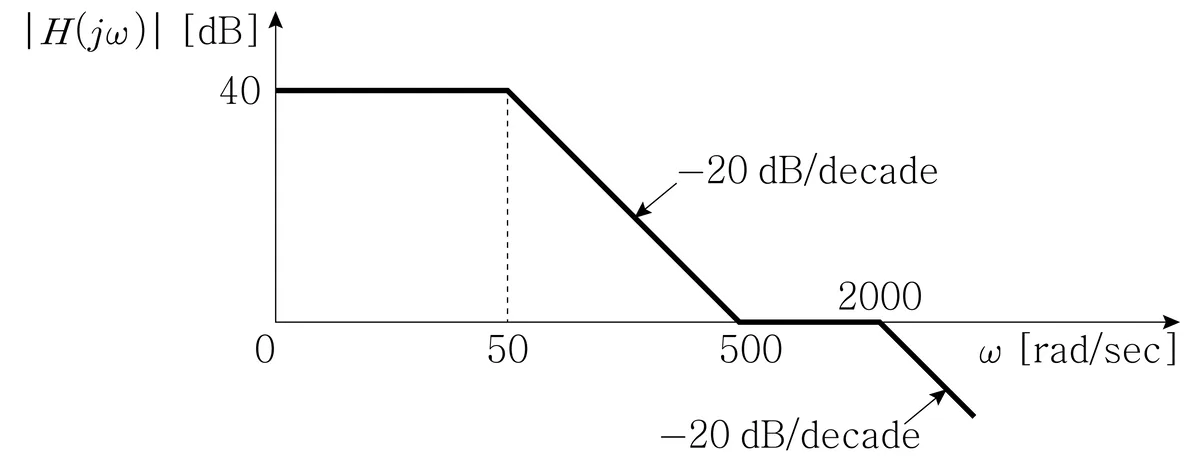

다음 보드선도(Bode plot)와 같이 표현될 수 있는 전달함수 $H (s)$ 는?

①
$\frac{2000 (s + 500)}{(s + 50) (s + 2000)}$
②
$\frac{8000 (s + 50)}{(s + 500) (s + 2000)}$
③
$\frac{20000 (s + 500)}{(s + 50) (s + 2000)}$
④
$\frac{40000 (s + 50)}{(s + 500) (s + 2000)}$

8번

다음 회로에서 $t = 0$ [sec]에 스위치가 닫힌다. $i (t)$ [A]의 라플라스 변환 $I (s)$ 는? (단, $t < 0$ [sec]에서 회로는 정상상태이고, $u (t)$ 는 단위계단함수이다)

①
$\frac{1}{s} - \frac{1}{s + 1}$
②
$\frac{1}{s} + \frac{1}{s - 1}$
③
$\frac{1}{s - 1}$
④
$\frac{1}{s}$

9번

실횻값 100 [V] 교류전압원으로부터 $Z = 10 + j 10$ [Ω]의 부하에 전달되는 평균전력[W]은?

①
100
②
250
③
500
④
1000

10번

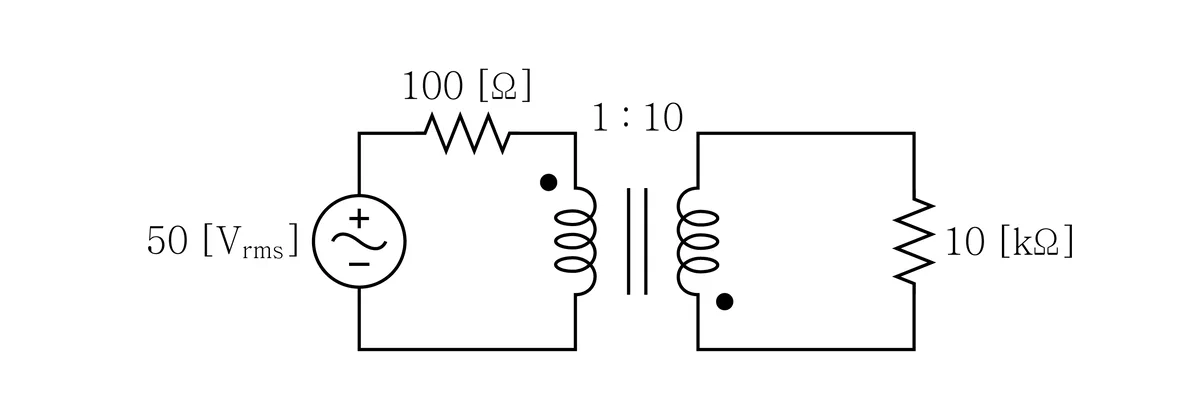

다음 회로의 10 [kΩ] 저항에서 소비되는 평균전력[W]은? (단, 변압기는 이상적이다)

①
6.25
②
12.5
③
25.0
④
50.0

11번

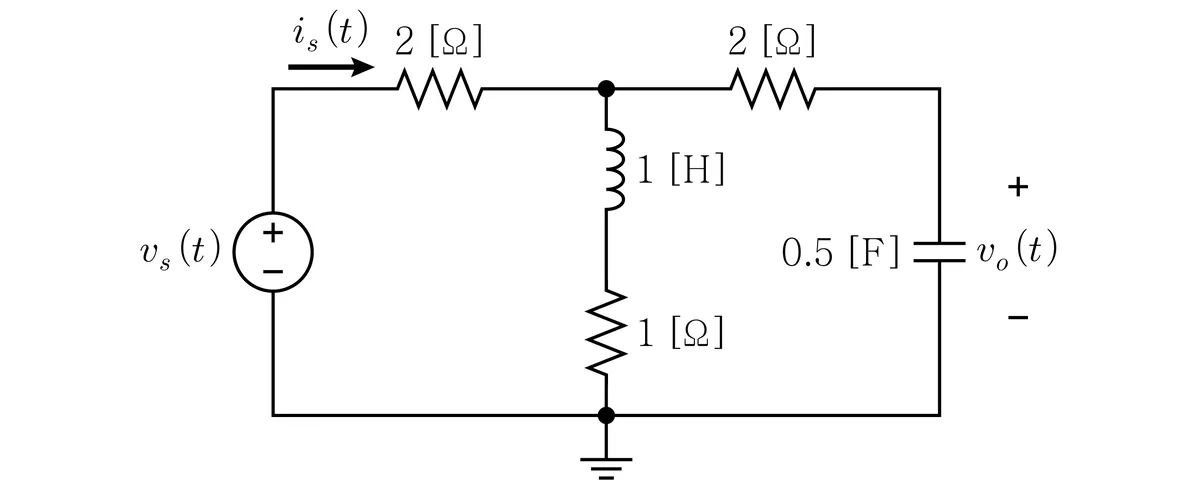

다음 회로의 전달함수 $H (s) = \frac{V_{o} (s)}{I_{s} (s)}$ 에 대해 임펄스 응답 $h (t) = Δ^{- 1} {H (s)}$ 는? (단, $V_{o} (s)$ 와 $I_{s} (s)$ 는 각각 $v_{o} (t)$ 와 $i_{s} (t)$ 의 라플라스 변환이고, $Δ^{- 1} {H (s)}$ 는 $H (s)$ 의 라플라스 역변환이며, $u (t)$ 는 단위계단함수이다)

①
$(e^{- t} + e^{- 2 t}) u (t)$
②
$2 (e^{- t} + e^{- 2 t}) u (t)$
③
$e^{- 2 t} u (t)$
④
$2 e^{- 2 t} u (t)$

12번

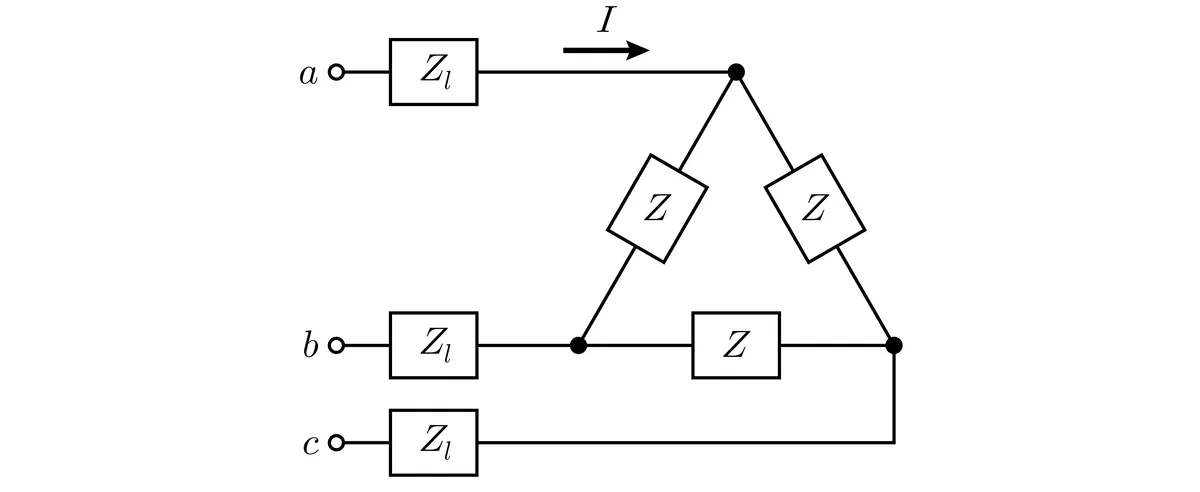

그림의 평형 3상 교류 결선에서 단자 $a$ , $b$ , $c$ 간에 선간전압 120 [V]가 인가될 경우 선전류 $I$ 의 크기[A]는? (단, 선로 임피던스는 $Z_{l} = 2 + j 2$ [Ω]이고, 부하 임피던스는 $Z = 18 + j 12$ [Ω]이다)

①
$4$
②
$4 \sqrt{3}$
③
$12$
④
$12 \sqrt{3}$

13번

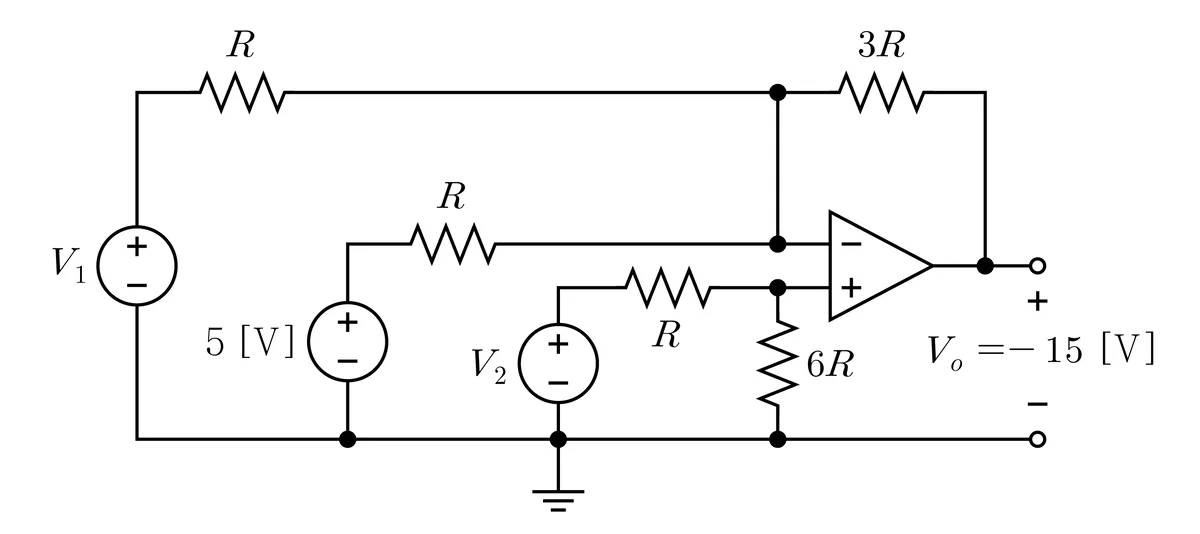

다음 회로에서 $\frac{V_{2}}{V_{1}}$ 는? (단, 연산증폭기는 이상적이다)

①
2
②
$\frac{1}{2}$
③
3
④
$\frac{1}{3}$

14번

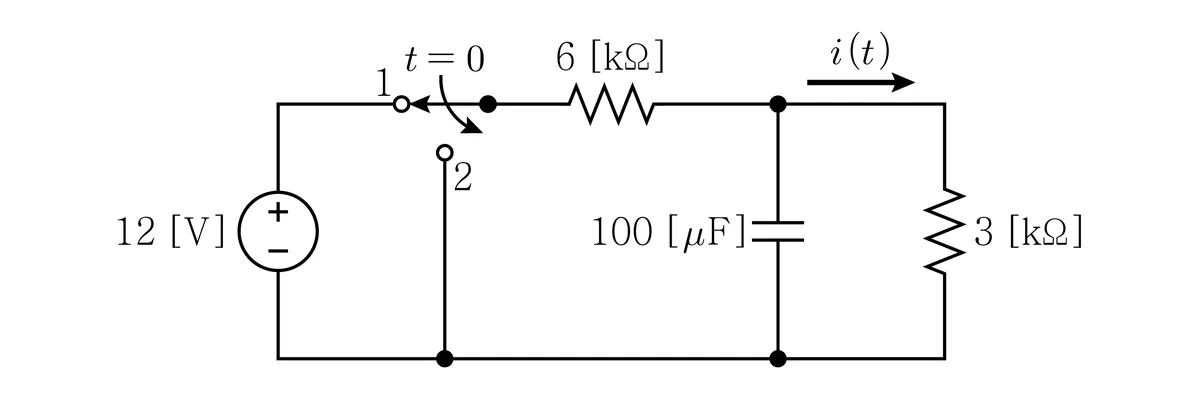

다음 회로에서 $t = 0$ [sec]인 순간에 스위치가 위치 1에서 위치 2로 이동한다. $t > 0$ [sec]일 때, $i (t)$ [mA]는? (단, $t < 0$ [sec]에서 회로는 정상상태이다)

①
$\frac{4}{3} e^{- t / 0.2}$
②
$\frac{4}{3} e^{- 0.2 t}$
③
$\frac{4}{3} e^{- t / 0.05}$
④
$\frac{4}{3} e^{- 0.05 t}$

15번

다음 회로에서 커패시터의 초기 전압은 $V_{0}$ [V]이고, 인덕터를 통하여 흐르는 초기 전류는 $I_{0}$ [A]이다. 주어진 회로가 임계감쇠(critical damping) 조건으로 동작하기 위한 저항 $R$ [Ω]은?

①
125
②
250
③
500
④
1000

16번

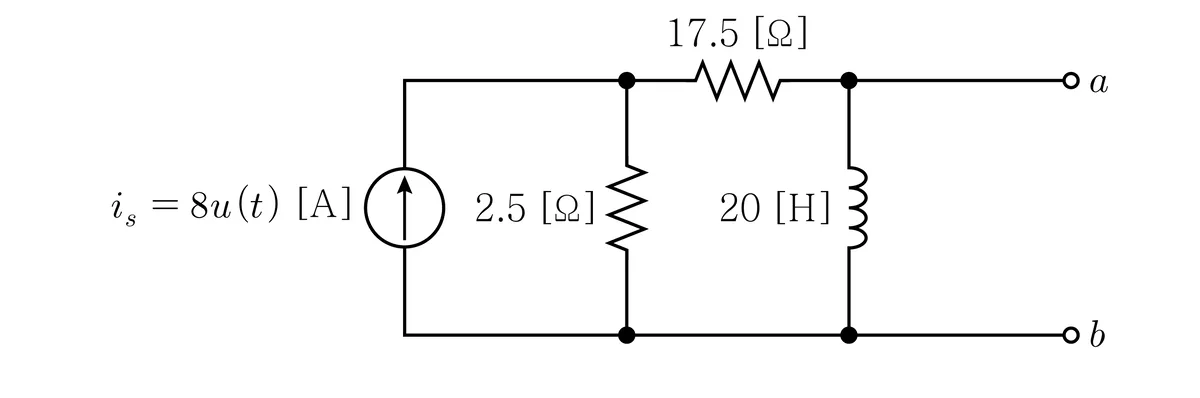

다음 회로의 $a$ , $b$ 단에서 좌측으로 본 테브난 전압의 라플라스 변환 $V_{T H} (s)$ 는? (단, $u (t)$ 는 단위계단함수이다)

①
$\frac{5}{s + 1}$
②
$\frac{10}{s + 1}$
③
$\frac{15}{s + 1}$
④
$\frac{20}{s + 1}$

17번

다음 회로에서 $V_{o}$ [V]는?

①
－101.25
②
15.5
③
24.5
④
33.75

18번

다음 회로에서 전류 $I_{x}$ [A]는?

①
0
②
1
③
2
④
3

19번

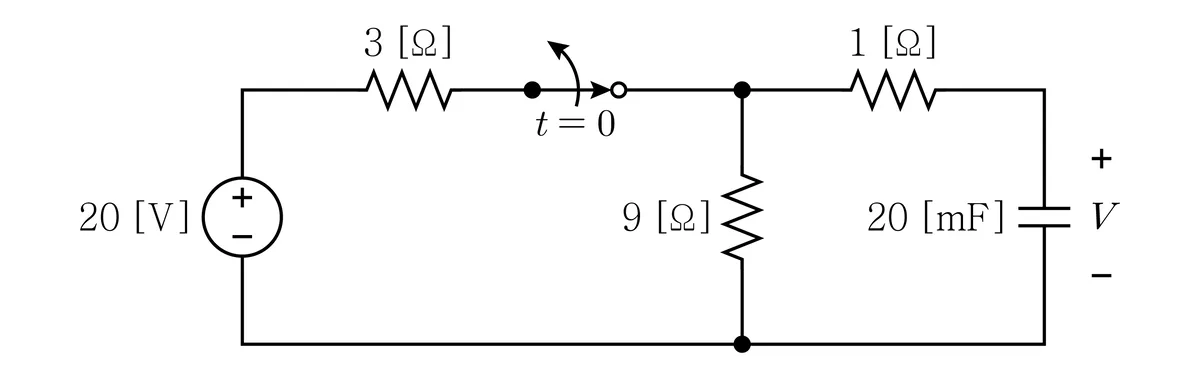

다음 회로에서 $t = 0$ [sec]인 순간에 스위치가 열린다. 커패시터에 저장된 초기 에너지[J]는? (단, $t < 0$ [sec]에서 회로는 정상상태이다)

①
2.20
②
2.25
③
2.30
④
2.35

20번

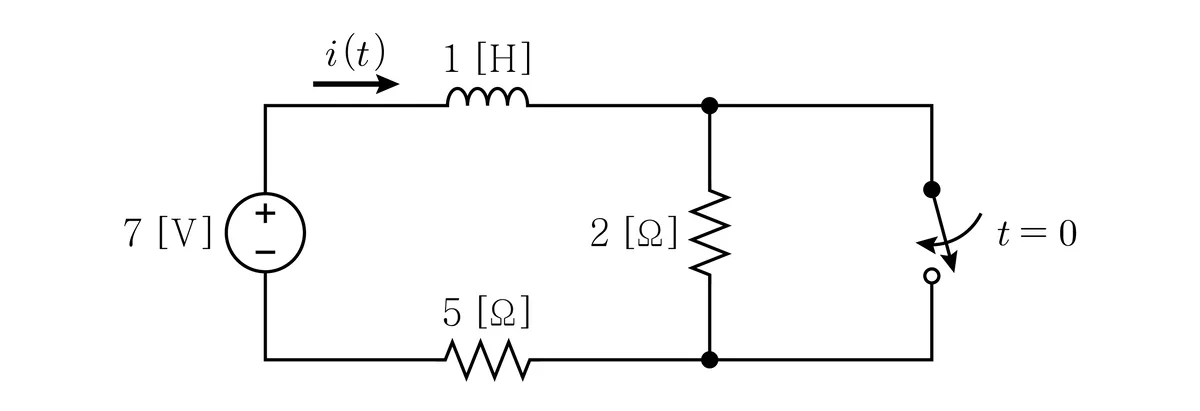

다음 회로에서 스위치가 $t = 0$ [sec]에서 닫힌다. $t > 0$ [sec]에서 전류 $i (t)$ [A]의 라플라스 변환 $I (s)$ 는? (단, $t < 0$ [sec]에서 회로는 정상상태이다)

①
$\frac{s + 7}{s (s + 5)}$
②
$\frac{2 s}{s (s + 3)}$
③
$\frac{7}{s (s + 7)}$
④
$\frac{s}{s (s + 2)}$

21번

다음 회로의 저항 $R$ 에서 소비되는 평균전력[W]은?

①
18
②
28
③
38
④
48

22번

다음 병렬 공진회로의 양호도(quality factor)가 $Q = 10$ 일 때, 전달함수 $H (s) = \frac{V (s)}{I (s)}$ 는? (단, $V (s)$ 와 $I (s)$ 는 각각 $v (t)$ 와 $i (t)$ 의 라플라스 변환이다)

①
$\frac{10^{6} s}{s^{2} + 200 s + 4 \times 10^{6}}$
②
$\frac{10^{6} s}{s^{2} + 400 s + 16 \times 10^{6}}$
③
$\frac{10^{6}}{s^{2} + 200 s + 4 \times 10^{6}}$
④
$\frac{10^{6}}{s^{2} + 400 s + 16 \times 10^{6}}$

23번

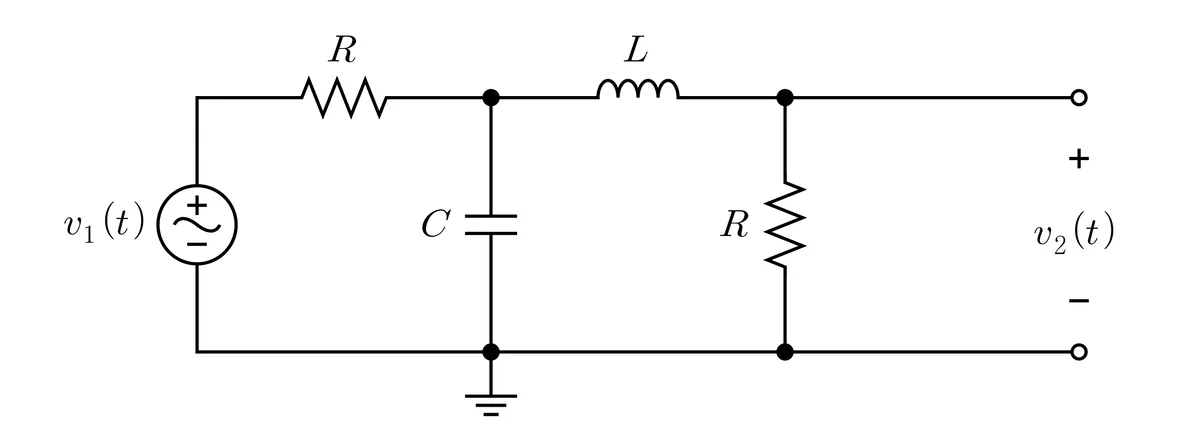

다음 회로의 전달함수 $H (s) = \frac{V_{2} (s)}{V_{1} (s)}$ 는? (단, $V_{1} (s)$ 와 $V_{2} (s)$ 는 각각 $v_{1} (t)$ 와 $v_{2} (t)$ 의 라플라스 변환이다)

①
$\frac{1}{2 C R + (\frac{L}{R}) s + L C s^{2}}$
②
$\frac{1}{2 + (R L + \frac{C}{R}) s + L C s^{2}}$
③
$\frac{1}{2 + (R L + C R) s + L C s^{2}}$
④
$\frac{1}{2 + (\frac{L}{R} + C R) s + L C s^{2}}$

24번

다음 회로의 $a$ , $b$ 단에서 좌측으로 본 테브난 저항 $R_{t h}$ [kΩ]는? (단, $G = 10^{- 3}$ [S]이다)

①
11
②
12
③
21
④
22

25번

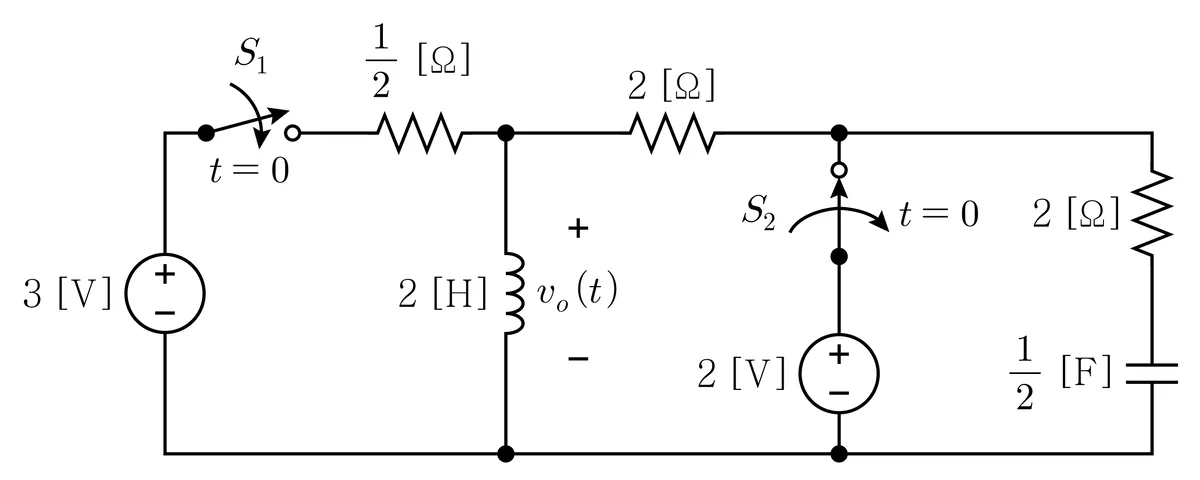

다음 회로에서 $t > 0$ [sec]인 순간에 스위치 $S_{1}$ 은 닫히고 스위치 $S_{2}$ 는 열린다. $t > 0$ [sec]에서 출력전압 $v_{o} (t)$ [V]는? (단, $t < 0$ [sec]에서 회로는 정상상태이고, $u (t)$ 는 단위계단함수이다)

①
$(\frac{22}{9} {t e}^{- \frac{1}{3} t} + \frac{8}{27} e^{- \frac{1}{3} t}) u (t)$
②
$(\frac{8}{27} {t e}^{- \frac{1}{3} t} + \frac{22}{9} e^{- \frac{1}{3} t}) u (t)$
③
$(\frac{8}{3} {t e}^{- \frac{1}{3} t} + \frac{1}{3} e^{- \frac{1}{3} t}) u (t)$
④
$(\frac{1}{3} {t e}^{- \frac{1}{3} t} + \frac{8}{3} e^{- \frac{1}{3} t}) u (t)$
