전자회로

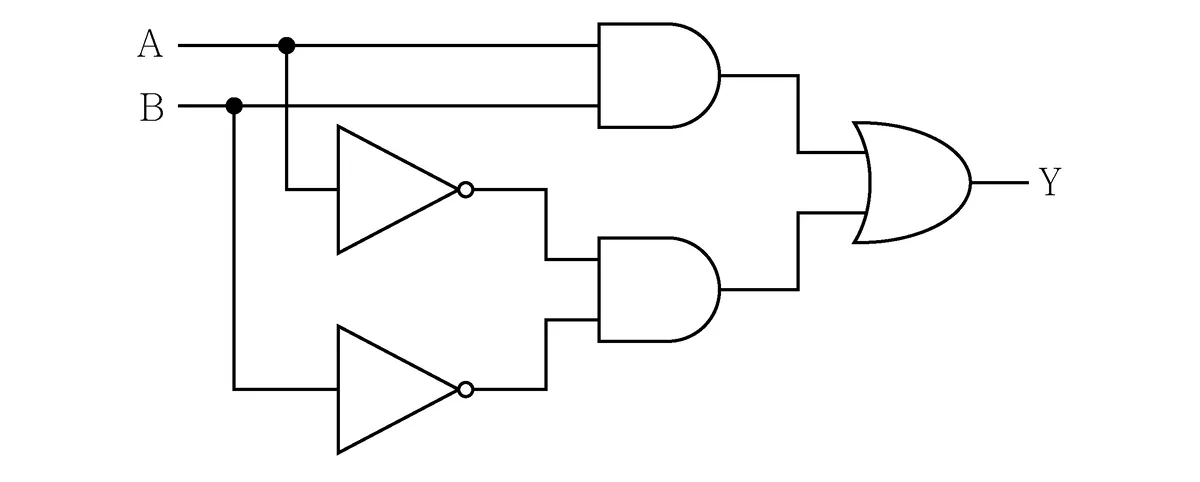

다음 NOT－AND－OR 게이트로 구성된 논리회로와 같은 출력값(Y)을 갖는 논리 게이트는?

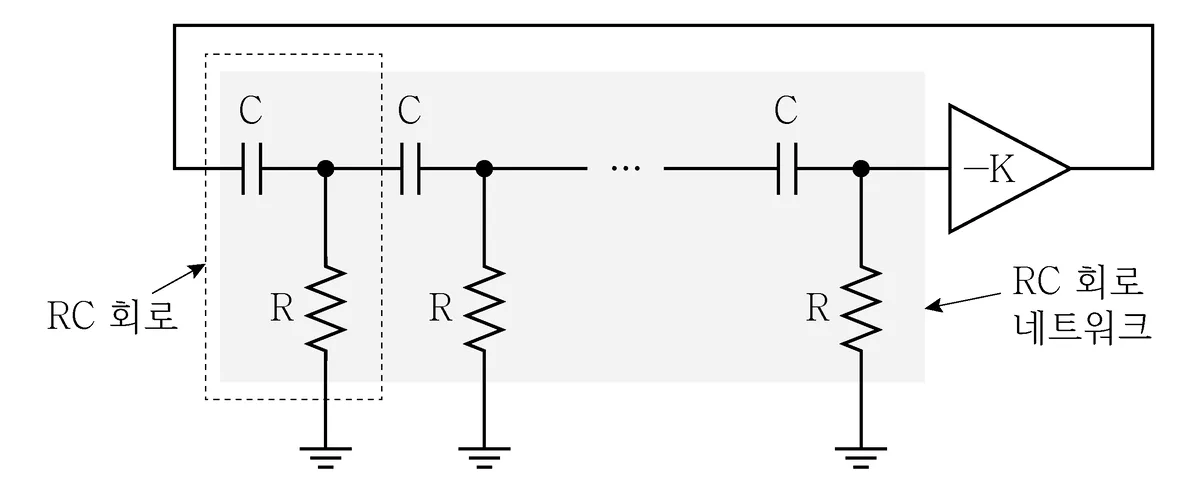

다수의 RC 회로로 구성된 네트워크와 이득이 －K인 연산증폭기를 사용한 다음 회로에 대한 설명으로 옳지 않은 것은? (단, 연산증폭기는 이상적이다)

다음 윈브리지(Wien bridge) 발진기 회로의 폐루프 이득으로 옳은 것은?

그림 (가) 회로에 정현파 전압 ${\mathrm{V}}_{\mathrm{i}\mathrm{n}}$을 입력할 때, 그림 (나)의 출력 전압 ${\mathrm{V}}_{\mathrm{o}\mathrm{u}\mathrm{t}}$을 얻기 위한 전압 ${\mathrm{V}}_{\mathrm{A}}$[V]와 ${\mathrm{V}}_{\mathrm{B}}$[V]를 바르게 연결한 것은? (단, 다이오드 ${\mathrm{D}}_1$, ${\mathrm{D}}_2$의 순방향 전압은 0.7 [V]이다)

$\underset{\_}{{\mathrm{V}}_{\mathrm{A}}}$$\underset{\_}{{\mathrm{V}}_{\mathrm{B}}}$

다음 그림과 같이 CMOS를 이용한 디지털 논리회로의 출력을 나타낸 논리 게이트는?

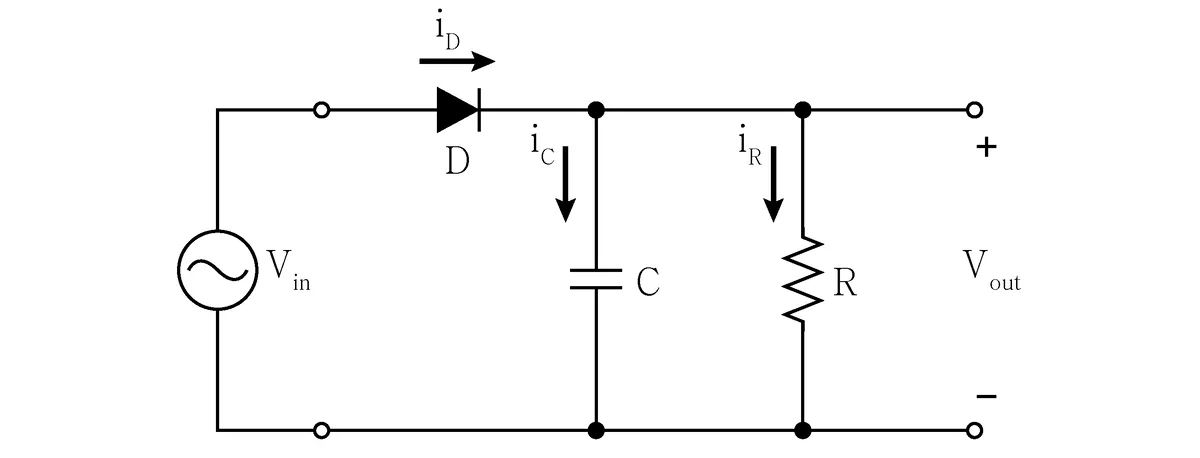

다음 회로에서 피크(peak)값이 ${\mathrm{V}}_{\mathrm{P}}$ ＝ 100 [V]이고 주파수가 60 [Hz]인 정현파 입력 신호 ${\mathrm{V}}_{\mathrm{i}\mathrm{n}}$가 인가된다. 부하 저항 $\mathrm{R}$ ＝ 10 [kΩ]으로 가정할 때 출력 전압 ${\mathrm{V}}_{\mathrm{o}\mathrm{u}\mathrm{t}}$의 최고조 간 (peak-to-peak) 리플 (ripple) 전압이 2 [V]일 경우, 커패시터 C[$\mu$F]의 값은? (단, 다이오드는 이상적인 모델이다)

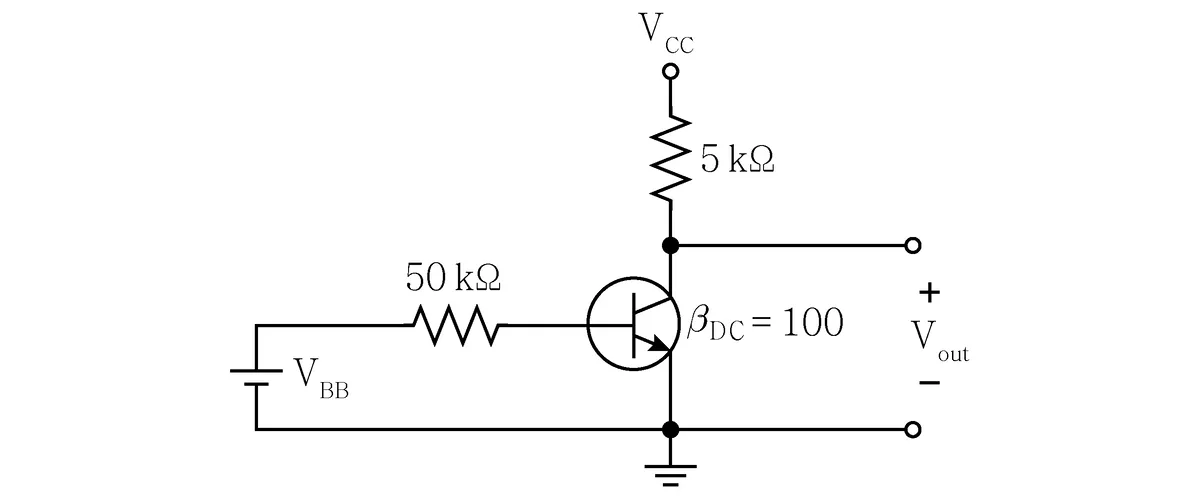

다음 회로에서 ${\mathrm{V}}_{\mathrm{o}\mathrm{u}\mathrm{t}}$[V]은? (단, ${\mathrm{V}}_{\mathrm{C}\mathrm{C}}$ ＝ 15 [V], ${\mathrm{V}}_{\mathrm{B}\mathrm{B}}$ ＝ 2 [V], ${\mathrm{V}}_{\mathrm{B}\mathrm{E}}$ ＝ 0.7 [V], ${\mathrm{\beta }}_{\mathrm{D}\mathrm{C}}$ ＝ 100이다)

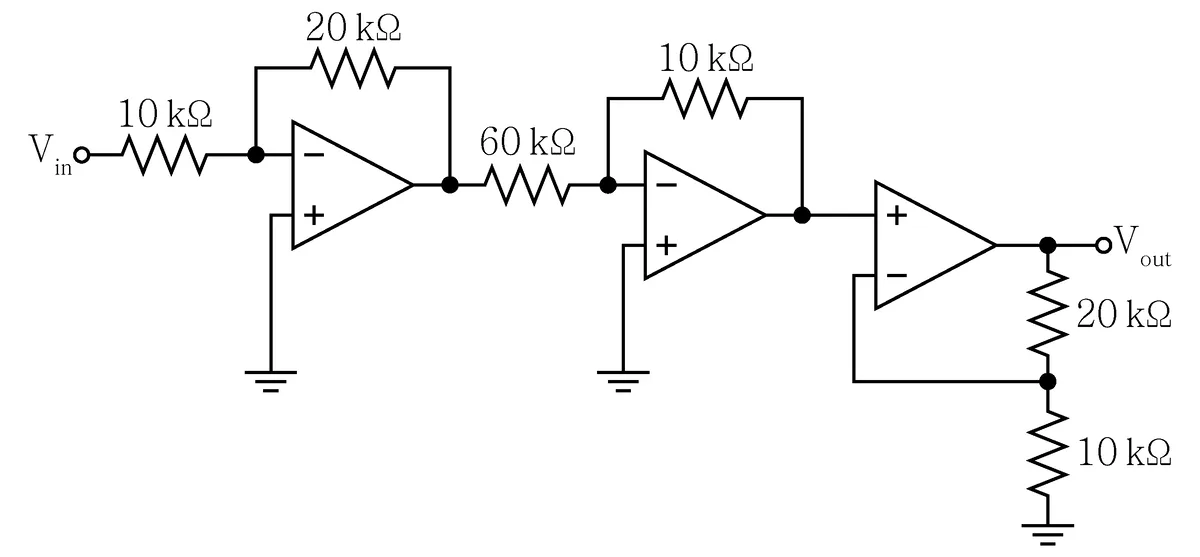

이상적인 OP－amp 회로의 전압이득 $\frac{{\mathrm{V}}_{\mathrm{o}\mathrm{u}\mathrm{t}}}{{\mathrm{V}}_{\mathrm{i}\mathrm{n}}}$은?

다음 회로에서 전류 ${\mathrm{I}}_{\mathrm{T}}$[mA]와 전압 ${\mathrm{V}}_{{\mathrm{B}}_2}$[V]으로 바르게 연결한 것은? (단, ${\mathrm{V}}_{{\mathrm{B}}_1\mathrm{E}}$ ＝ ${\mathrm{V}}_{{\mathrm{E}\mathrm{B}}_2}$ ＝ 0.7 [V], ${\mathrm{V}}_{\mathrm{C}\mathrm{C}}$ ＝ 20 [V], ${\mathrm{I}}_{\mathrm{C}\mathrm{Q}}$ ＝ 0이고, 다이오드 ${\mathrm{D}}_1$, ${\mathrm{D}}_2$의 순방향 전압은 0.7 [V]이다)

$\underset{\_}{{\mathrm{I}}_{\mathrm{T}}}$$\underset{\_}{{\mathrm{V}}_{{\mathrm{B}}_2}}$

다음 회로에서 입력전압 ${\mathrm{V}}_{\mathrm{i}\mathrm{n}}$에 30 [V]의 비안정화 전압이 입력되고 있다. 모든 트랜지스터의 베이스－이미터 순방향 전압은 0.7 [V]이며 제너 다이오드의 제너 전압은 4.3 [V]이다. 안정화된 출력전압 ${\mathrm{V}}_{\mathrm{o}\mathrm{u}\mathrm{t}}$[V]는?

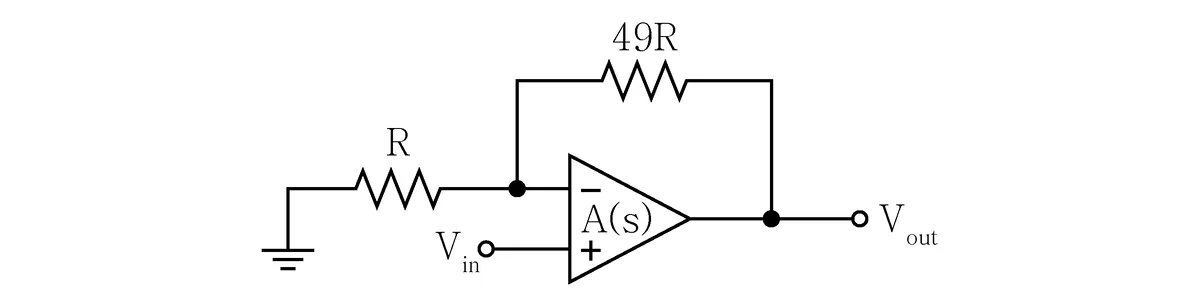

회로의 비반전 증폭기에 사용된 연산 증폭기(A(s))는 다음과 같은 전달 함수 특성을 나타내고 있다. 이 경우 비반전 증폭기의 대역폭[rad/s]은?

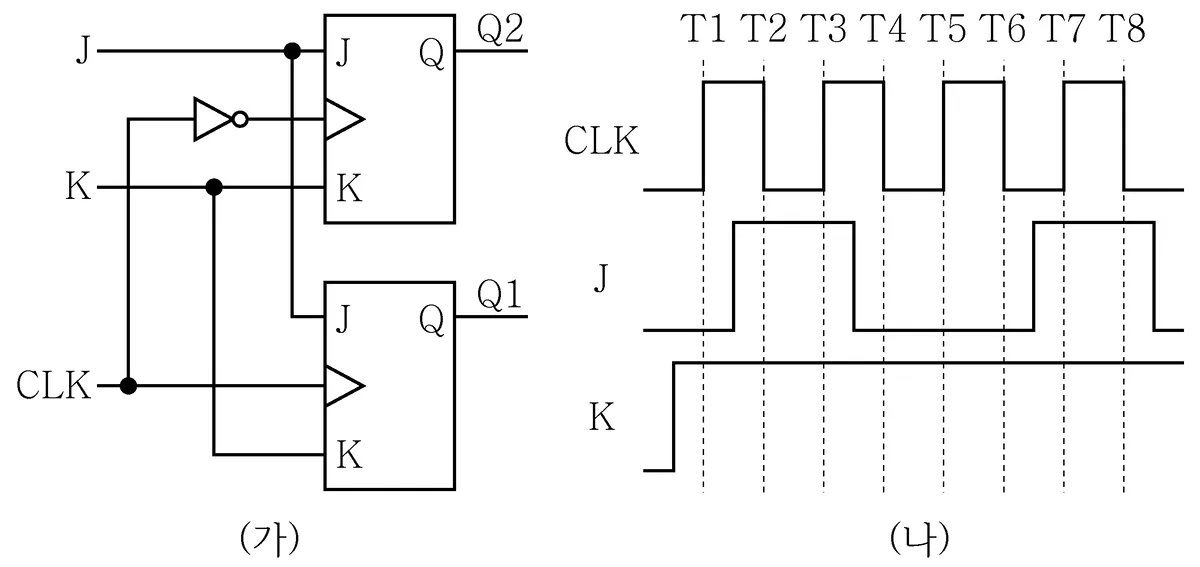

다음 그림 (가)의 JK 플립플롭 회로에서 Q 값은 초기에 모두 ‘0’인 상태에서 시작한다. 그림 (나)와 같은 입력 조건일 때, 구간 T3 ～ T4와 구간 T6 ～ T7에서 Q1, Q2의 상태를 바르게 연결한 것은? (단, 각 플립플롭의 상태변화 시 지연은 없다)

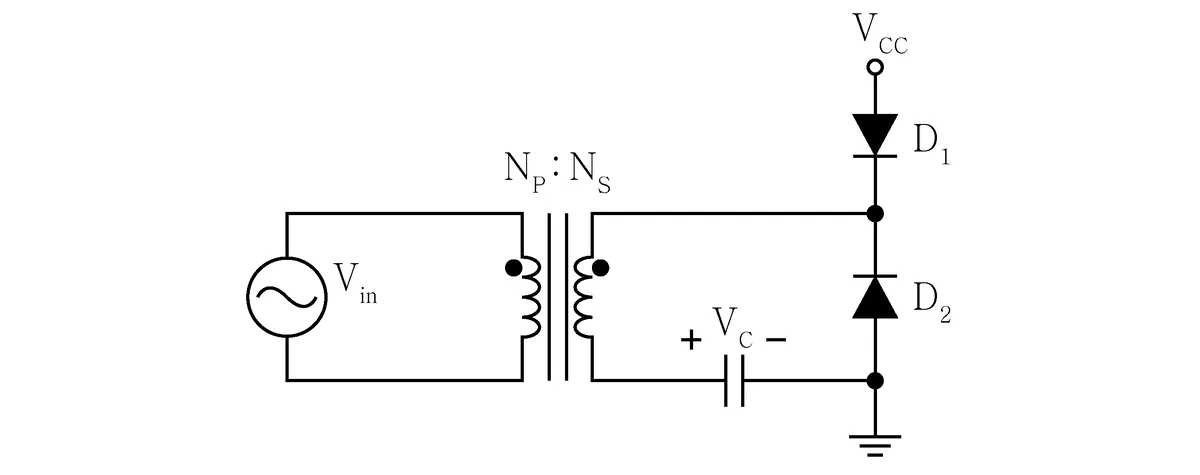

다음 회로에서 ${\mathrm{V}}_{\mathrm{i}\mathrm{n}}$ ＝ 12sin(2$\pi$ × 60t)[V], ${\mathrm{V}}_{\mathrm{C}\mathrm{C}}$ ＝ 9 [V], 다이오드 ${\mathrm{D}}_1$과 ${\mathrm{D}}_2$의 순방향 전압은 3 [V]이다. 변압기의 턴 비가 ${\mathrm{N}}_{\mathrm{P}}$:${\mathrm{N}}_{\mathrm{S}}$ ＝ 1:3일 때, 다이오드 ${\mathrm{D}}_1$의 최대 역전압[V]은? (단, 모든 소자는 이상적으로 동작한다)

JK플립플롭에 대한 설명으로 옳지 않은 것은?

다음과 같은 이상적인 연산증폭기를 이용한 회로에서 전압이득의 최댓값과 최솟값의 차는? (단, n채널 JFET의 게이트 입력전압은 0 [V]에서 차단전압 ${\mathrm{V}}_{\mathrm{G}\mathrm{S}(\mathrm{f})}$까지 변화한다)

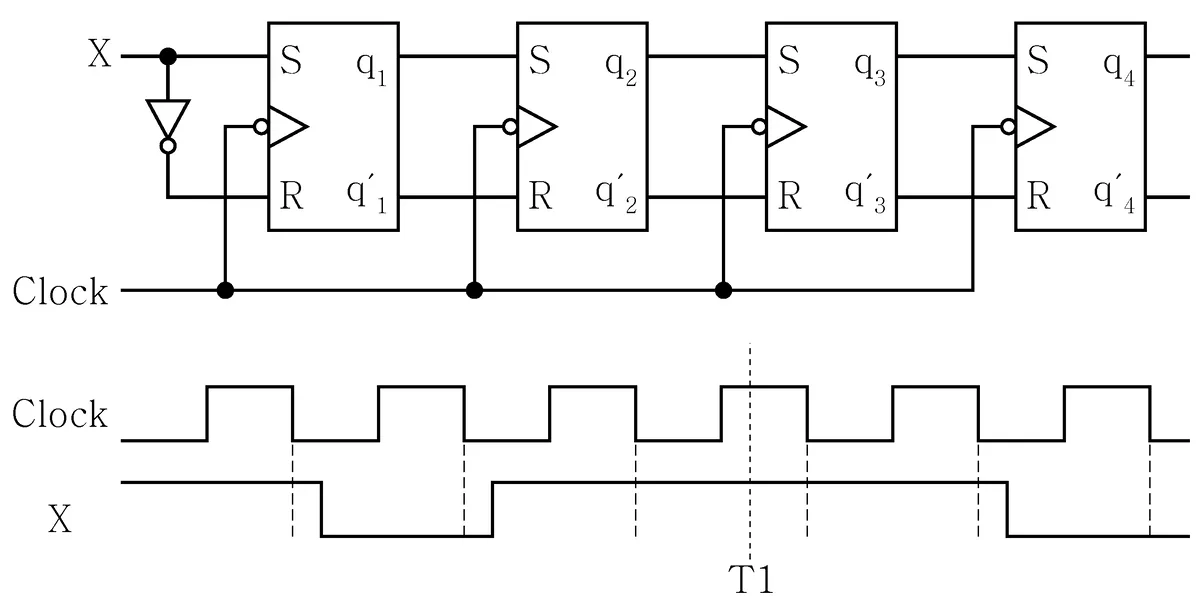

다음은 SR 플립플롭을 사용한 4비트 시프트 레지스터이다. 그림과 같은 입력 조건일 때 T1 시점에서 출력 ${\mathrm{q}}_1{\mathrm{q}}_2{\mathrm{q}}_3{\mathrm{q}}_4$는? (단, 초기에 각 플립플롭의 상태 ${\mathrm{q}}_1{\mathrm{q}}_2{\mathrm{q}}_3{\mathrm{q}}_4$는 0101이며, 각 플립플롭의 상태변화 시 지연은 없다)

다음 회로의 전달함수가 $\mathrm{H}(\mathrm{s})=\frac{{\mathrm{V}}_{\mathrm{o}\mathrm{u}\mathrm{t}}(\mathrm{s})}{{\mathrm{V}}_{\mathrm{i}\mathrm{n}}(\mathrm{s})}=\frac{1}{1+\mathrm{s}(2{\mathrm{R}\mathrm{C}}_2)+{\mathrm{s}}^2\mathrm{X}}$일 때, X는? (단, 연산증폭기는 이상적이다)

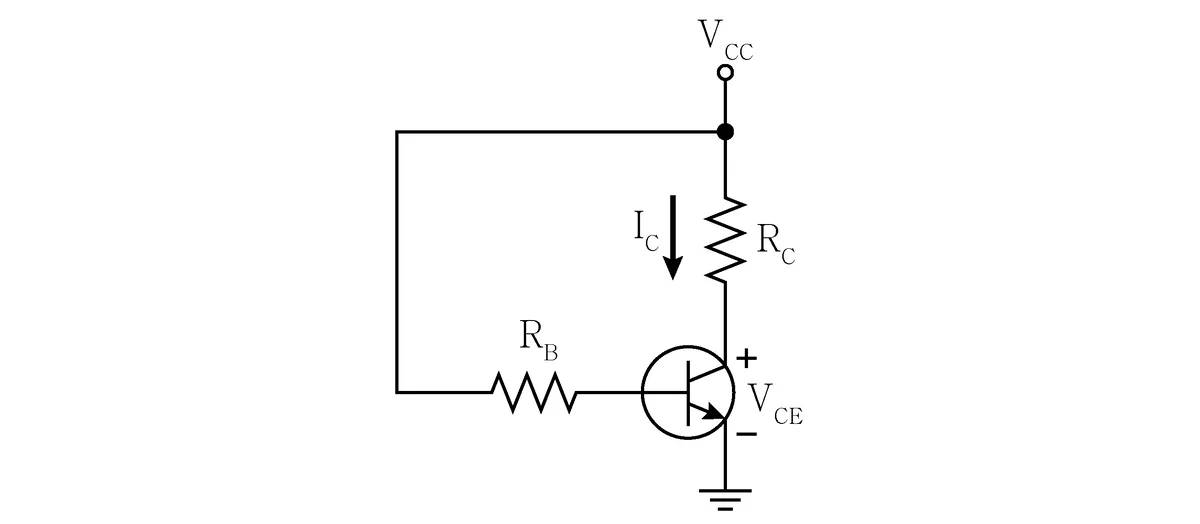

다음 회로에서 ${\mathrm{I}}_{\mathrm{C}}$ ＝ 5 [mA], ${\mathrm{V}}_{\mathrm{C}\mathrm{E}}$ ＝ 5.7 [V]일 때, ${\mathrm{R}}_{\mathrm{B}}$[kΩ]와 ${\mathrm{R}}_{\mathrm{C}}$[kΩ]를 바르게 연결한 것은? (단, 트랜지스터의 ${\mathrm{\beta }}_{\mathrm{D}\mathrm{C}}$ ＝ 100, ${\mathrm{V}}_{\mathrm{B}\mathrm{E}}$ ＝ 0.7 [V], ${\mathrm{V}}_{\mathrm{C}\mathrm{C}}$ ＝ 10.7 [V]이다)

$\underset{\_}{{\mathrm{R}}_{\mathrm{B}}}$$\underset{\_}{{\mathrm{R}}_{\mathrm{C}}}$

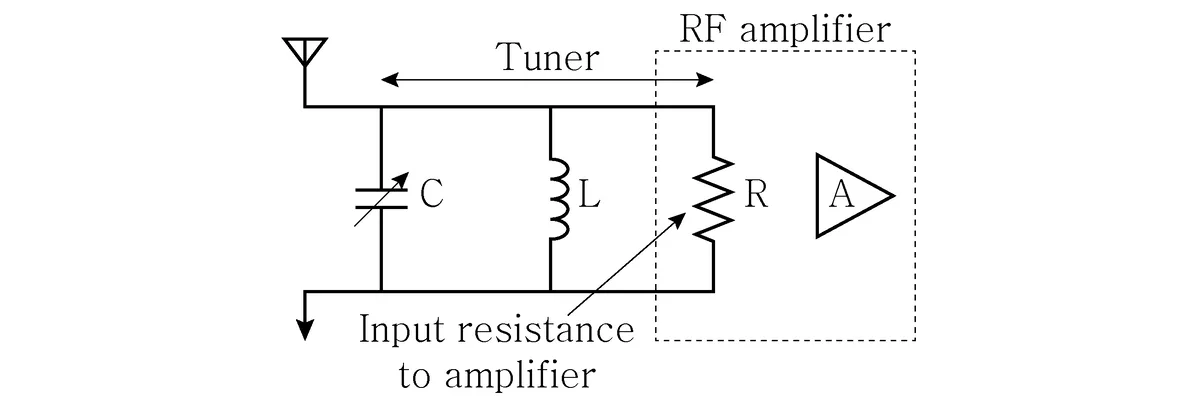

진폭변조(AM, Amplitude Modulation) 라디오의 공진회로 또는 동조회로는 다음과 같다. L ＝ 1 [$\mu$H]로 주어졌을 때 공진주파수를 처음부터 끝까지 조정할 수 있는 AM 밴드의 C[nF]값의 범위는? (단, AM 방송의 주파수 범위는 540 [kHz] ～ 1600 [kHz]이다)

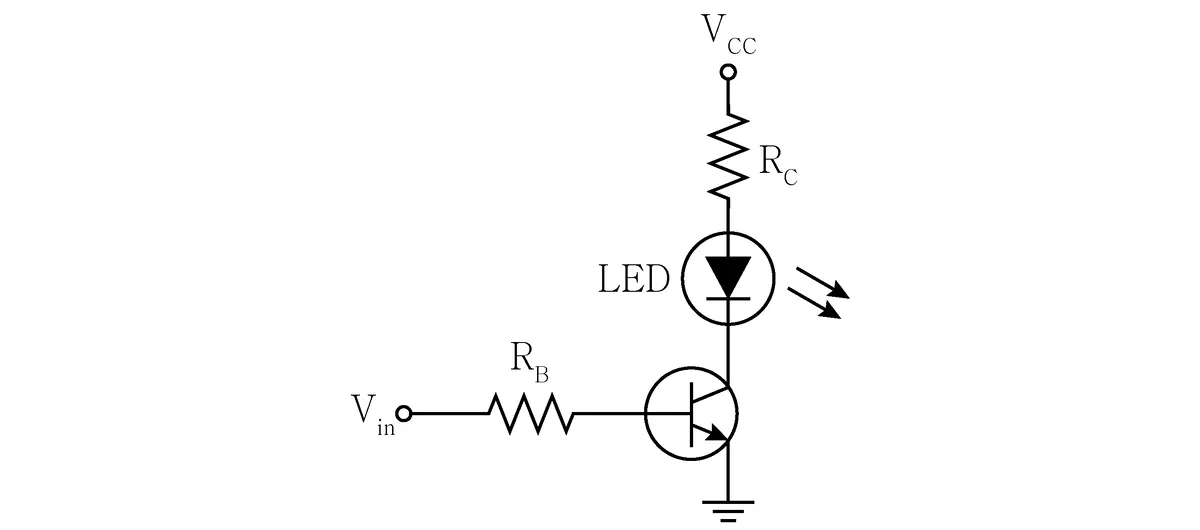

다음은 BJT를 이용한 디지털 스위치 회로이다. 안정된 LED 구동을 위해서 컬렉터 전류는 40 [mA]의 포화 전류가 필요하다. 이때 필요한 ${\mathrm{R}}_{\mathrm{C}}$[Ω]와 입력 구형파 전압 ${\mathrm{V}}_{\mathrm{i}\mathrm{n}}$의 진폭[V]을 바르게 연결한 것은? (단, 확실한 포화를 위해 베이스 전류는 최솟값의 3배가 되도록 하며 ${\mathrm{V}}_{\mathrm{C}\mathrm{C}}$ ＝ 10 [V], ${\mathrm{V}}_{\mathrm{C}\mathrm{E}(\mathrm{s}\mathrm{a}\mathrm{t})}$ ＝ 0.2 [V], ${\mathrm{V}}_{\mathrm{B}\mathrm{E}}$ ＝ 0.7 [V], ${\mathrm{V}}_{\mathrm{L}\mathrm{E}\mathrm{D}}$ ＝ 1.8 [V], ${\mathrm{R}}_{\mathrm{B}}$ ＝ 5 [kΩ], ${\mathrm{\beta }}_{\mathrm{D}\mathrm{C}}$ ＝ 100이다)

$\underset{\_}{{\mathrm{R}}_{\mathrm{C}}}$$\underset{\_}{{\mathrm{V}}_{\mathrm{i}\mathrm{n}}}$

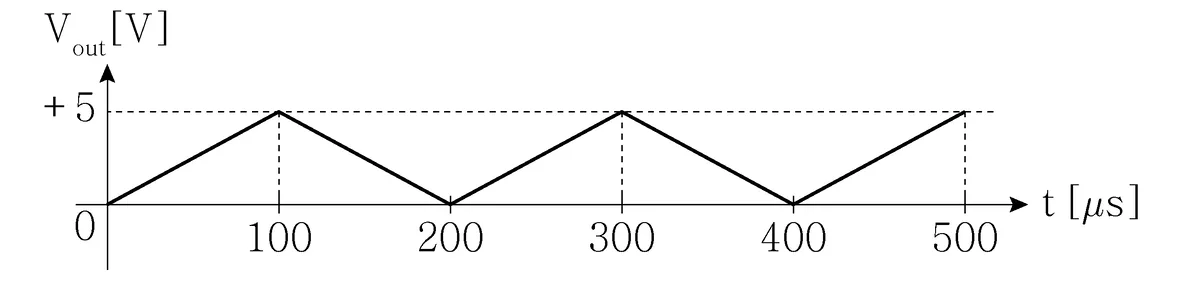

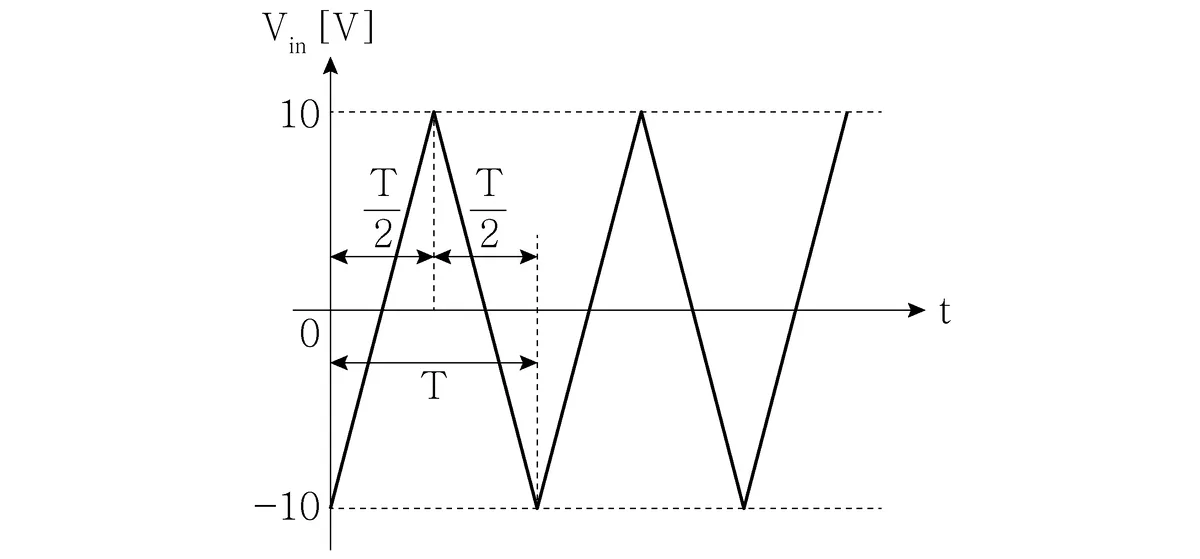

연산증폭기를 이용한 전압 팔로워 (unity-gain buffer)에 다음과 같은 삼각파가 인가되는 경우, 출력이 왜곡되지 않을 삼각파의 최대주파수[kHz]는? (단, 연산증폭기의 슬루율은 S ＝ 8 [V/$\mu$s]이다)

다음은 게이트, 드레인, 소스 간 기생 커패시턴스를 포함한 MOSFET을 나타내는 회로이다. 이 MOSFET의 입력 커패시턴스 ${\mathrm{C}}_{\mathrm{i}\mathrm{s}\mathrm{s}}$ ＝ 5 [pF], 역방향 전달 커패시턴스 ${\mathrm{C}}_{\mathrm{r}\mathrm{s}\mathrm{s}}$＝ 2 [pF], 출력 커패시턴스 ${\mathrm{C}}_{\mathrm{o}\mathrm{s}\mathrm{s}}$ ＝ 10 [pF]일 때, 게이트－드레인 간 기생 커패시턴스 ${\mathrm{C}}_{\mathrm{g}\mathrm{d}}$[pF], 게이트－소스 간 기생 커패시턴스 ${\mathrm{C}}_{\mathrm{g}\mathrm{s}}$[pF], 드레인－소스 간 기생 커패시턴스 ${\mathrm{C}}_{\mathrm{d}\mathrm{s}}$[pF]를 바르게 연결한 것은?

$\underset{\_}{{\mathrm{C}}_{\mathrm{g}\mathrm{d}}}$$\underset{\_}{{\mathrm{C}}_{\mathrm{g}\mathrm{s}}}$$\underset{\_}{{\mathrm{C}}_{\mathrm{d}\mathrm{s}}}$

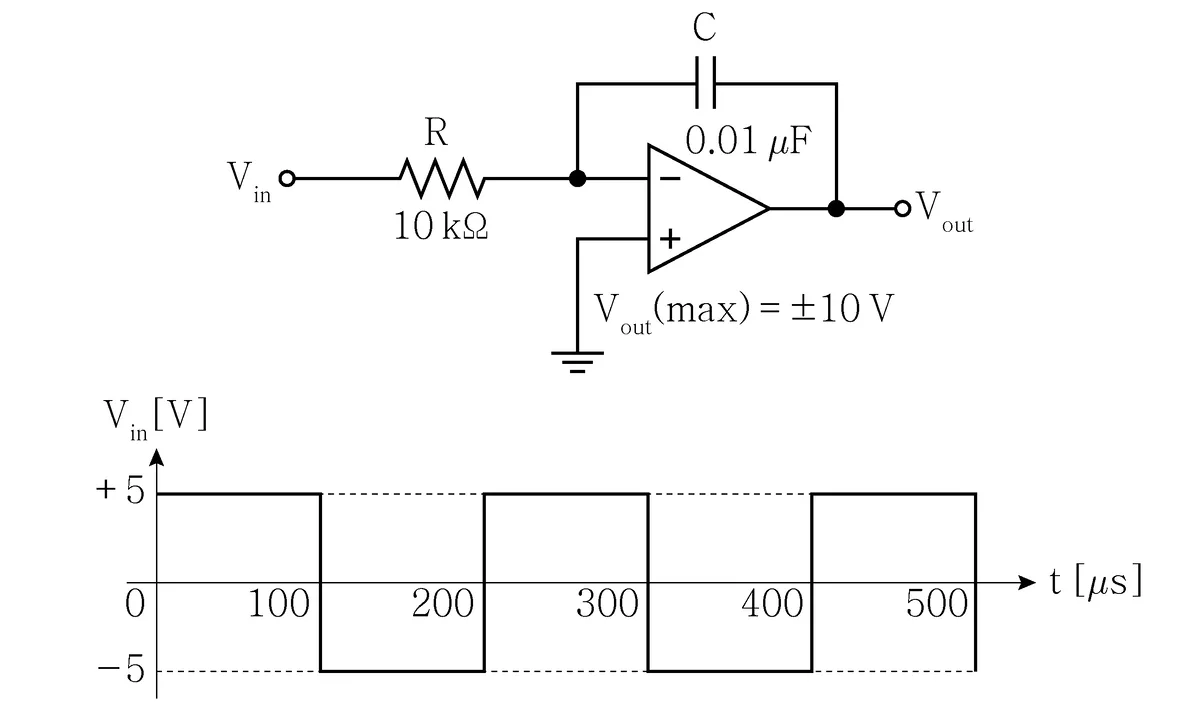

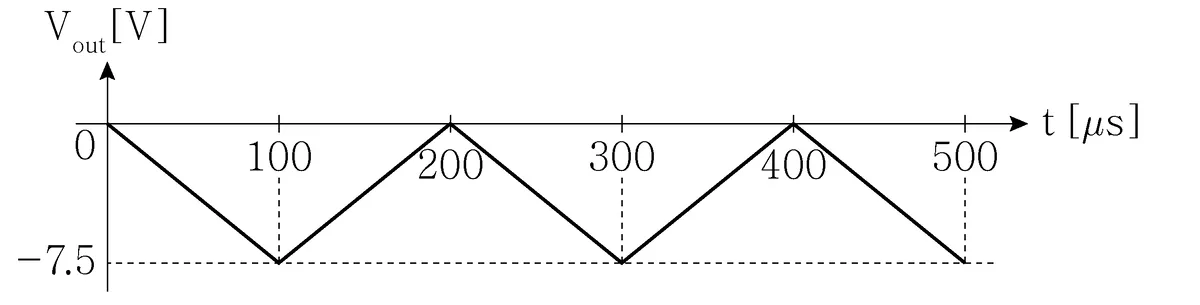

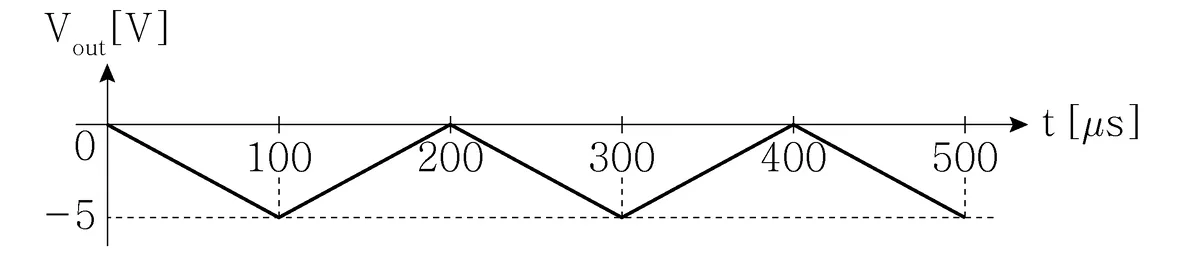

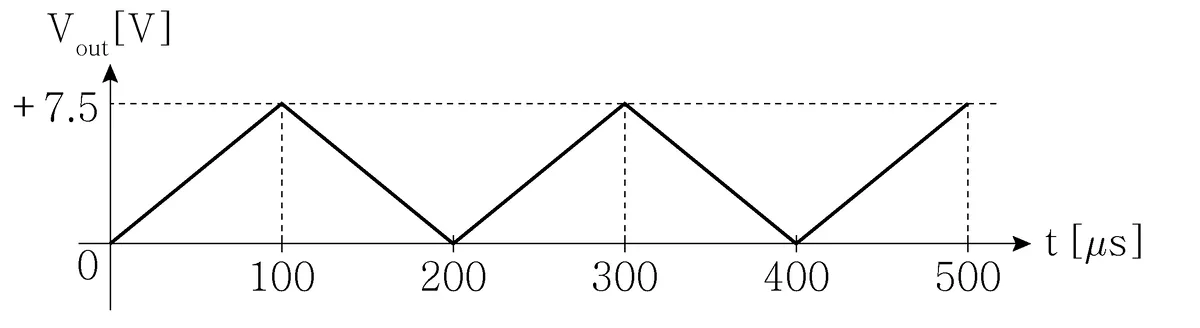

다음 회로의 입력전압(${\mathrm{V}}_{\mathrm{i}\mathrm{n}}$)이 그림과 같은 구형파일 때 출력전압(${\mathrm{V}}_{\mathrm{o}\mathrm{u}\mathrm{t}}$)은? (단, 연산증폭기는 이상적이고, 커패시터의 초깃값은 0 [V]이다)

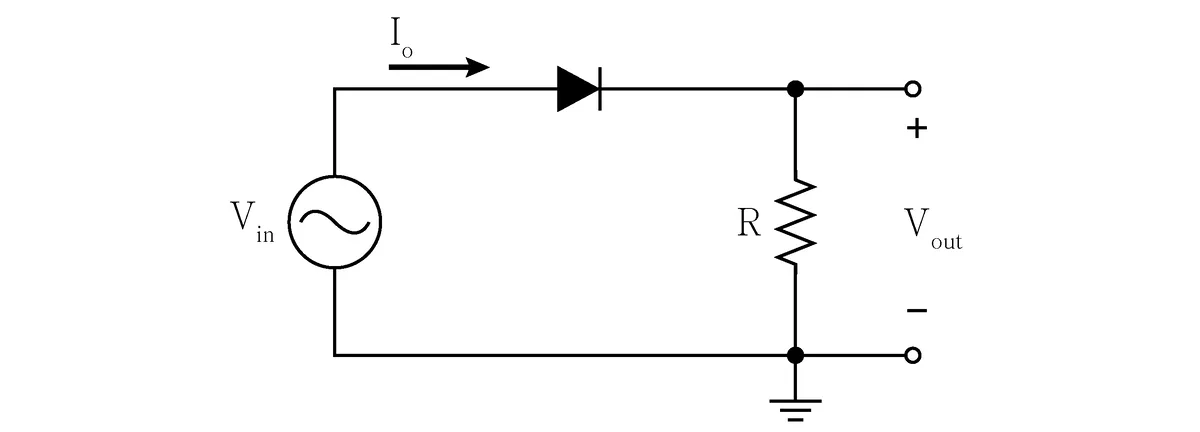

다음 반파정류회로에서 옳지 않은 것은? (단, 다이오드는 이상적인 모델이고, 부하저항 R ＝ 10 [Ω], 정현파 전원의 전압 ${\mathrm{V}}_{\mathrm{i}\mathrm{n}}$ ＝ 220 [${\mathrm{V}}_{\mathrm{r}\mathrm{m}\mathrm{s}}$]이며 주파수는 60 [Hz]이다)

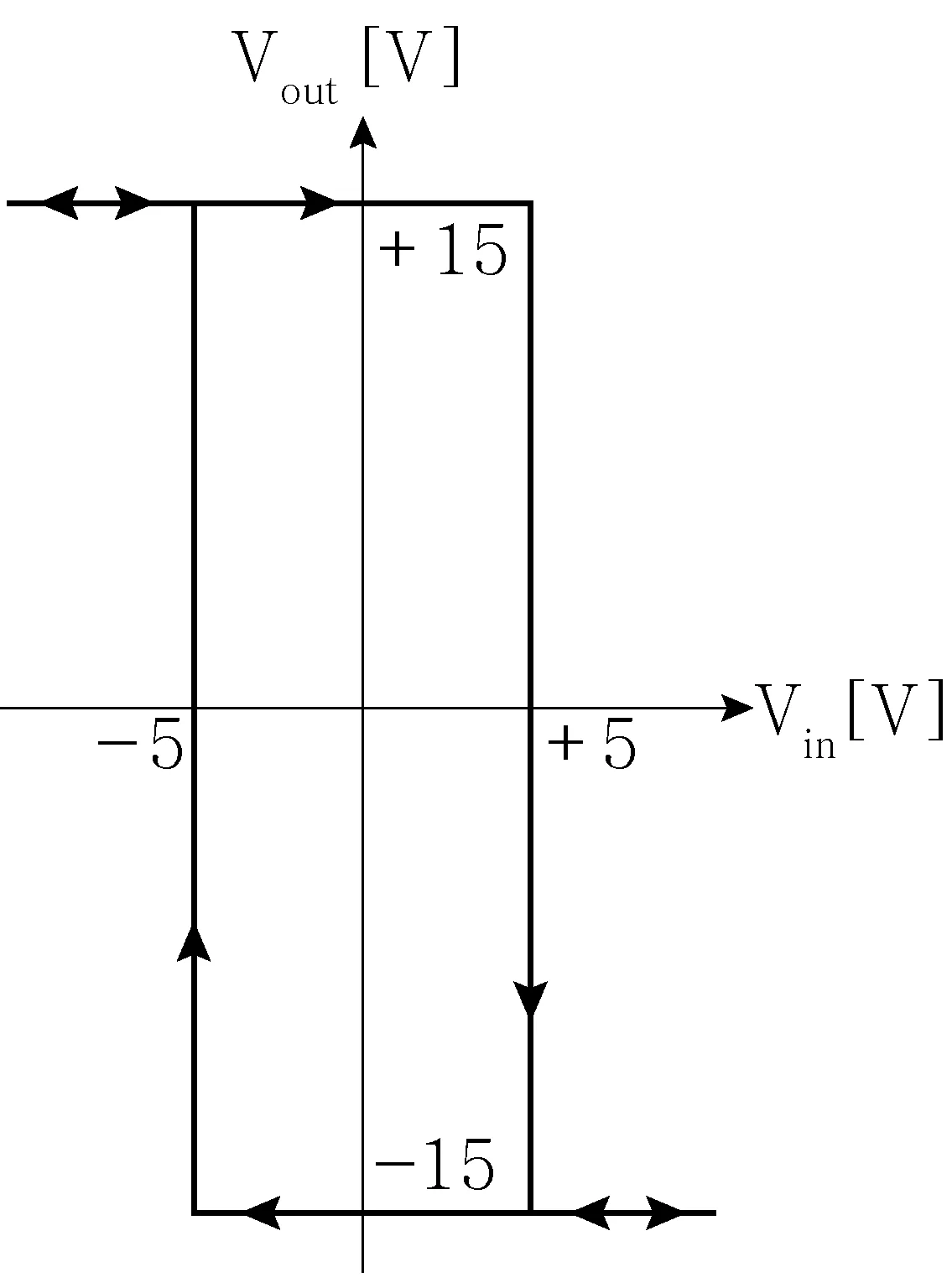

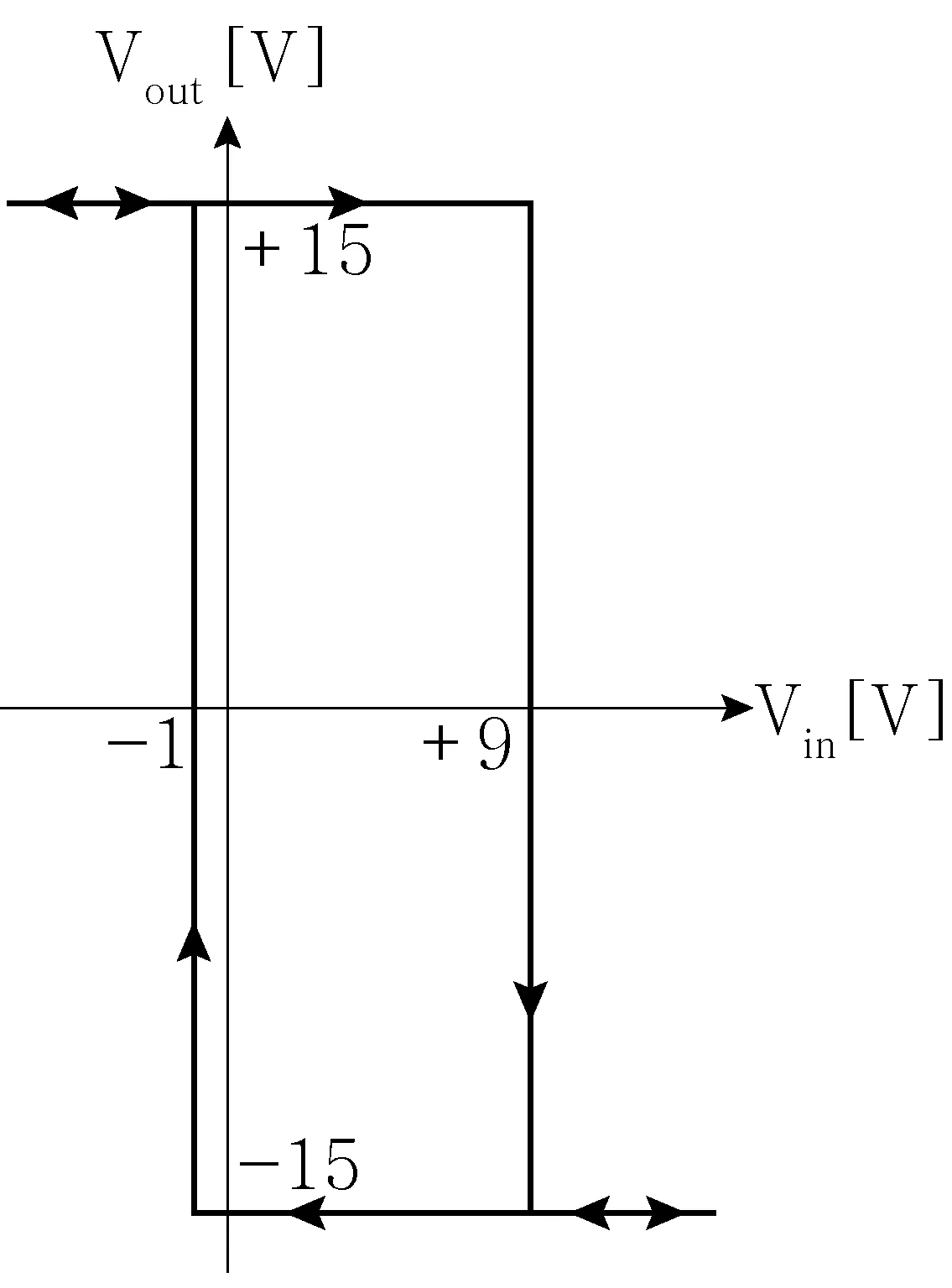

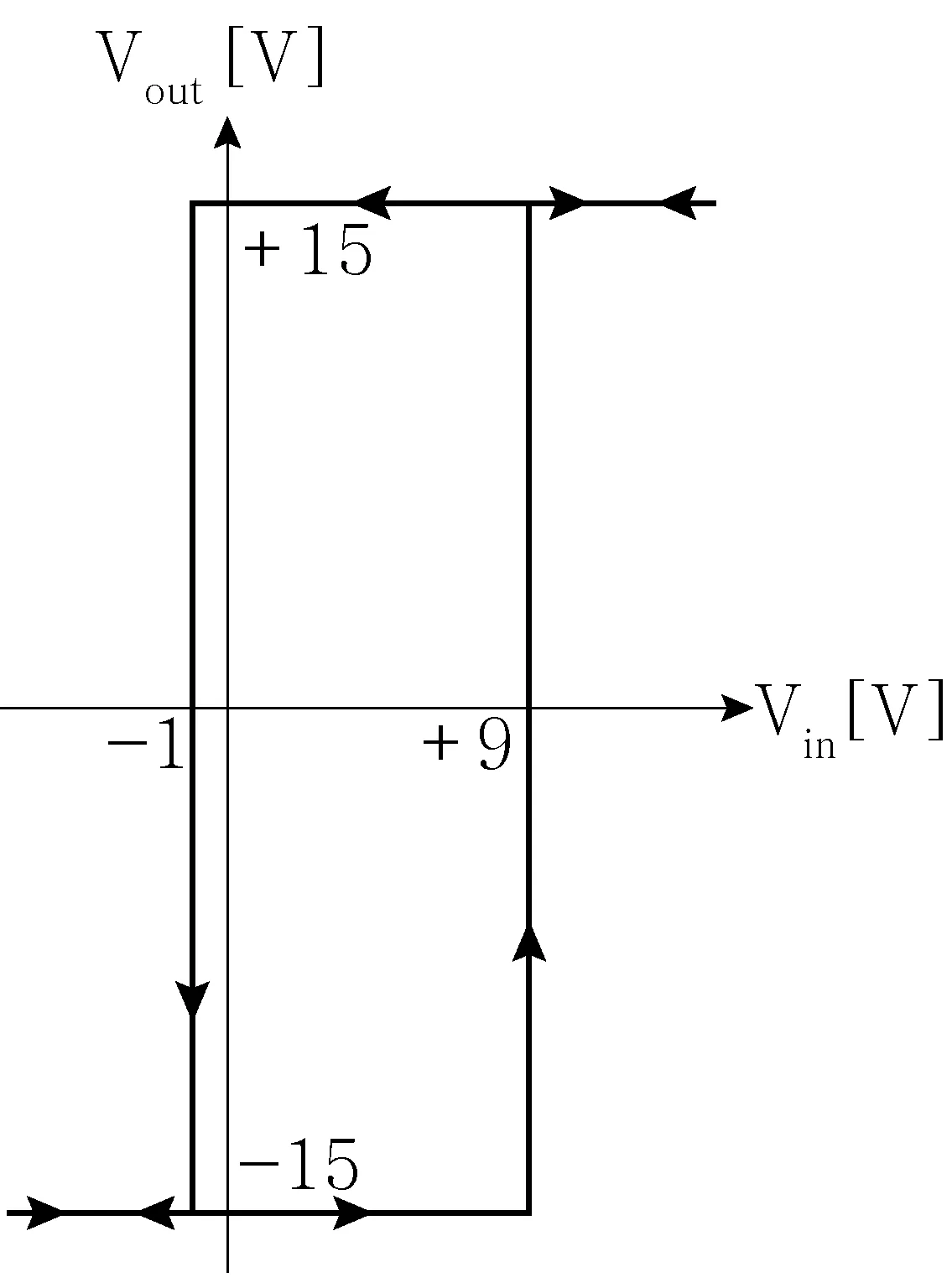

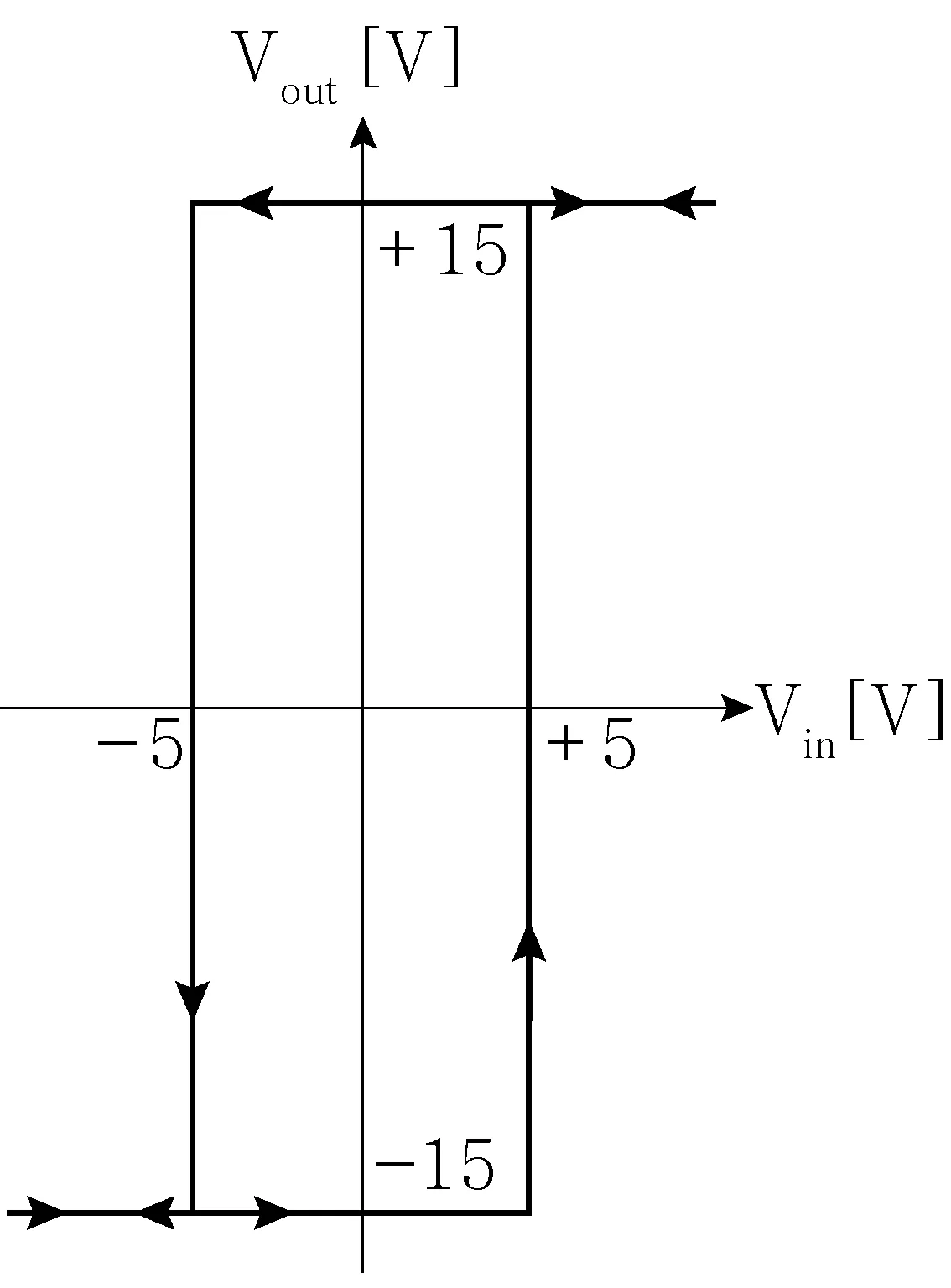

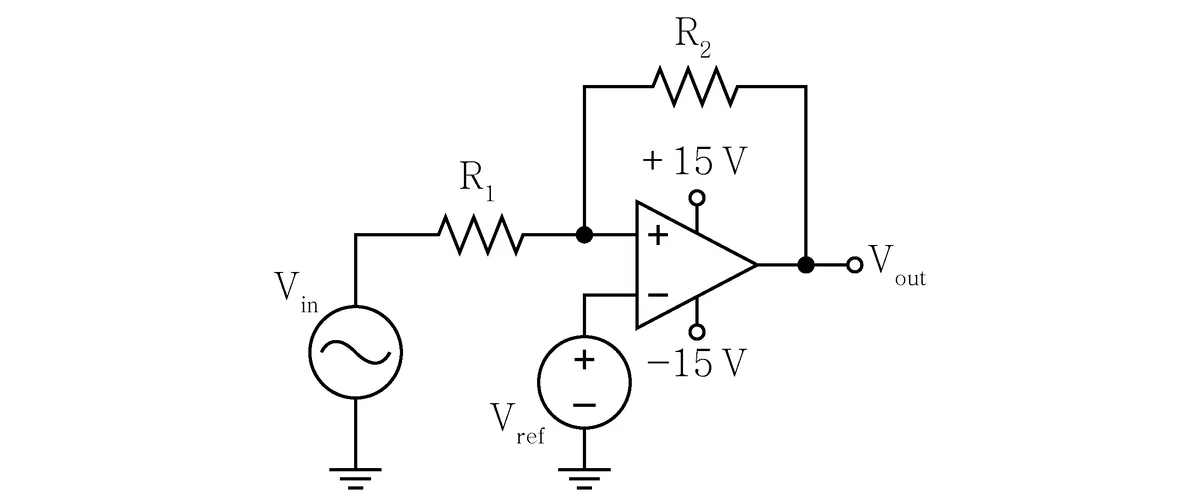

다음 회로의 입출력 히스테리시스 특성 곡선으로 옳은 것은? (단, ${\mathrm{R}}_1$ ＝ 400 [Ω], ${\mathrm{R}}_2$ ＝ 1.2 [kΩ], ${\mathrm{V}}_{\mathrm{r}\mathrm{e}\mathrm{f}}$ ＝ 3 [V]이고 연산증폭기는 이상적이다)
