응용역학

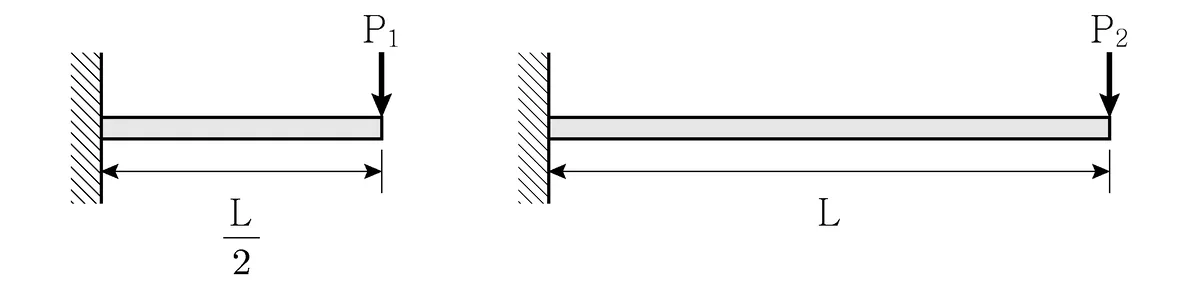

그림과 같이 길이가 다른 캔틸레버보에서 자유단에서의 처짐이 같다고 할 때, $\frac{{\mathrm{P}}_1}{{\mathrm{P}}_2}$의 값은? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다)

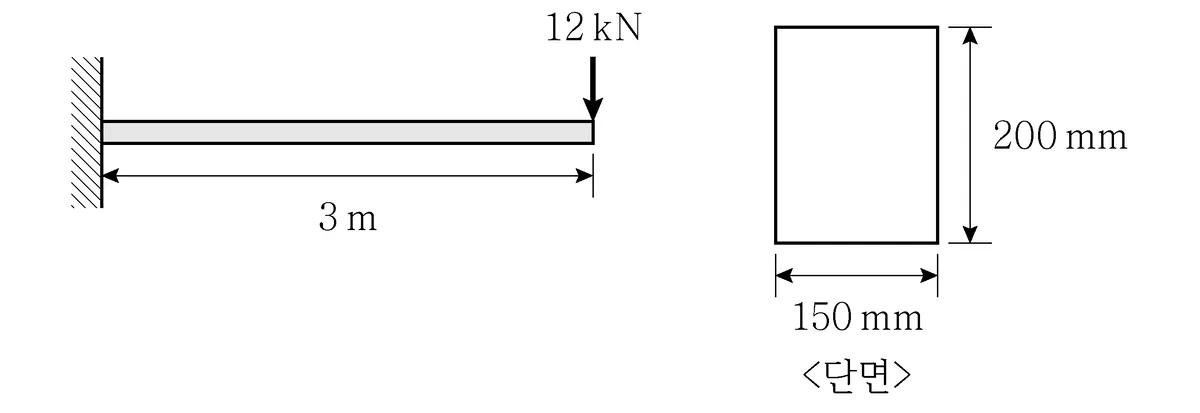

그림과 같은 단면을 가지는 캔틸레버보에서 발생하는 최대 휨응력[MPa]은? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다)

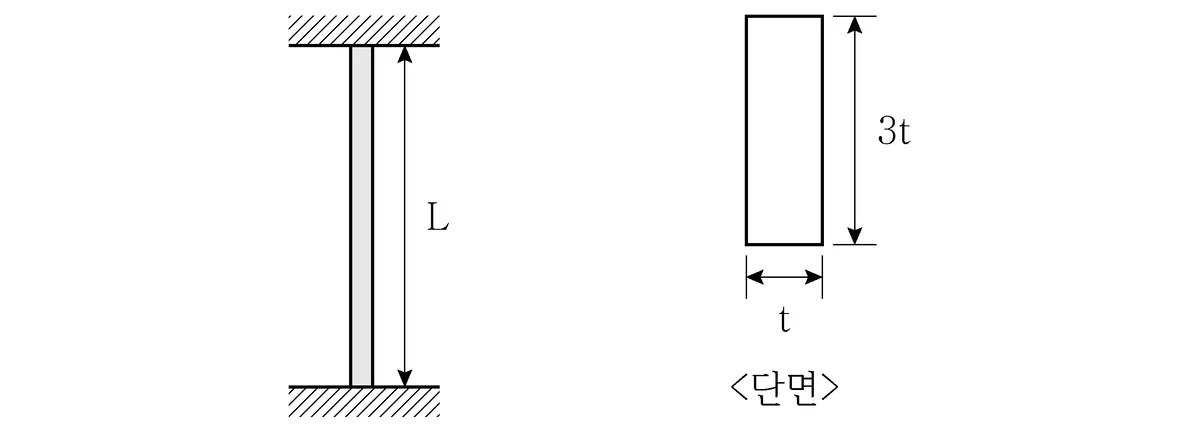

그림과 같은 단면을 가지는 길이가 L이고 양단 고정단인 기둥의 임계좌굴하중 P_cr은? (단, 기둥 재료의 탄성계수는 E이고, 자중은 무시한다)

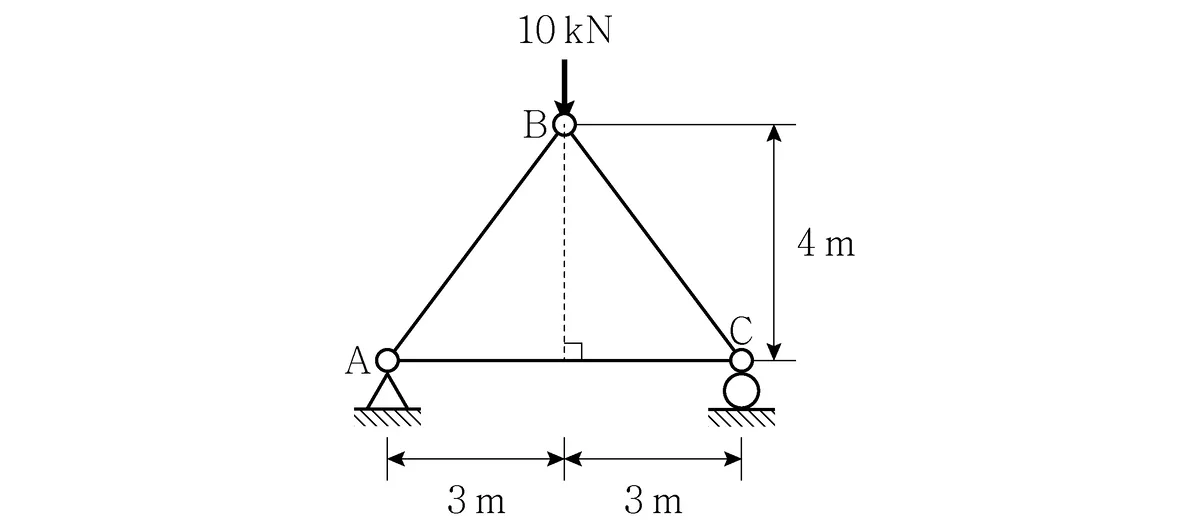

그림과 같은 트러스에서 부재 AB의 부재력[kN]은? (단, 트러스의 자중은 무시한다)

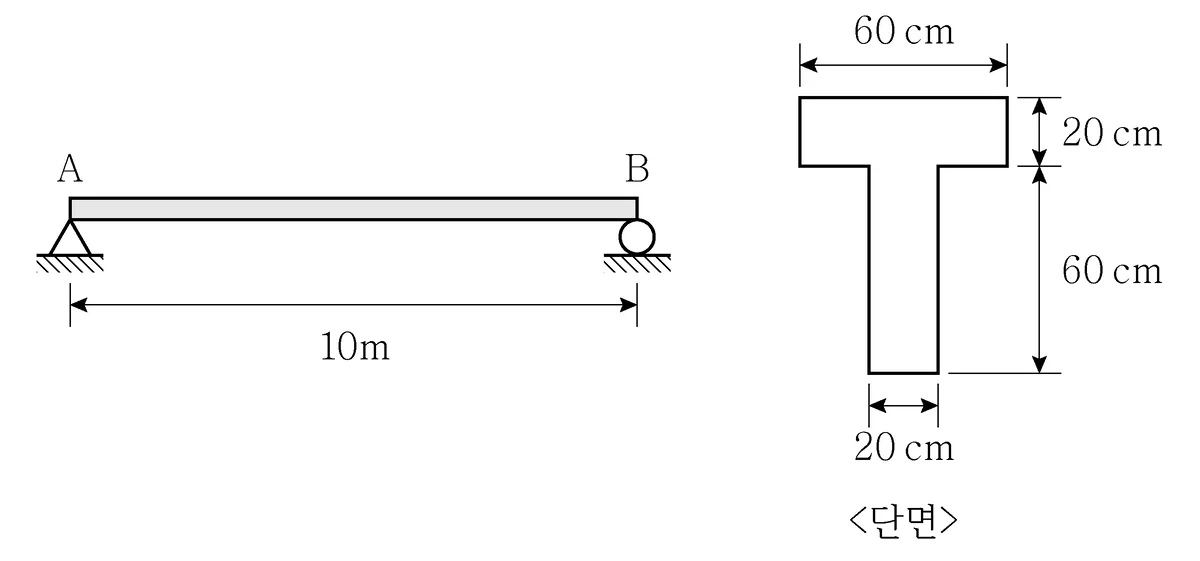

그림과 같은 단면을 가지는 단순보 AB에서 자중에 의한 지점 A의 수직 반력[kN]은? (단, 보 재료의 단위중량 $\gamma$ ＝ 20 kN/m³이다)

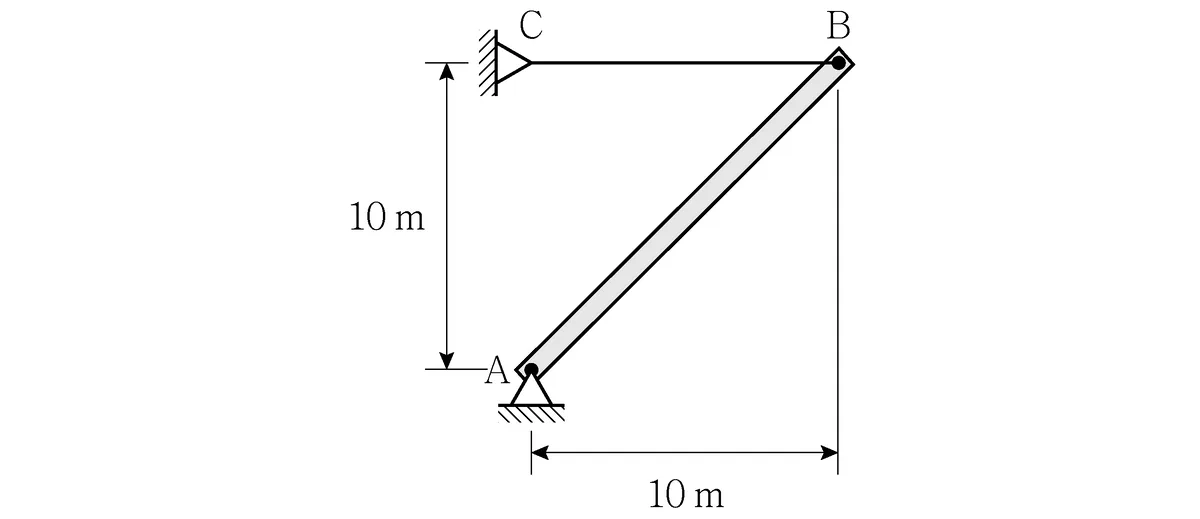

그림과 같이 무게 10 kN인 균일단면 강체 AB가 케이블 BC에 연결되어 있을 때, 케이블 BC에 작용하는 인장력[kN]은?

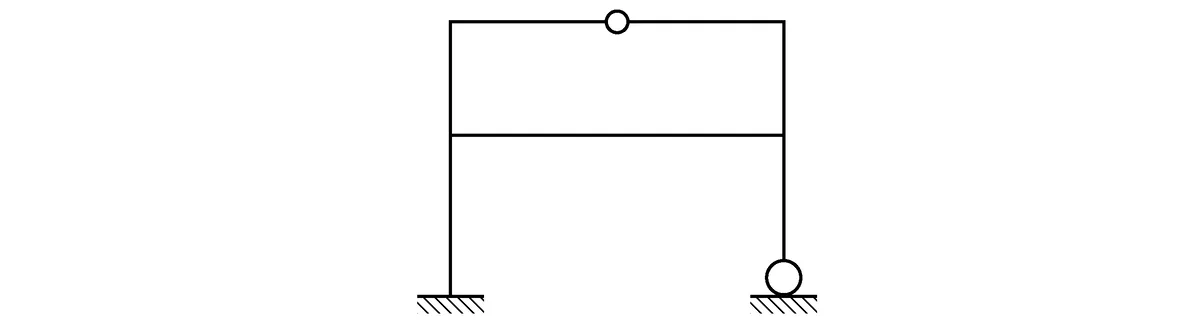

그림과 같은 라멘 구조물의 부정정 차수는?

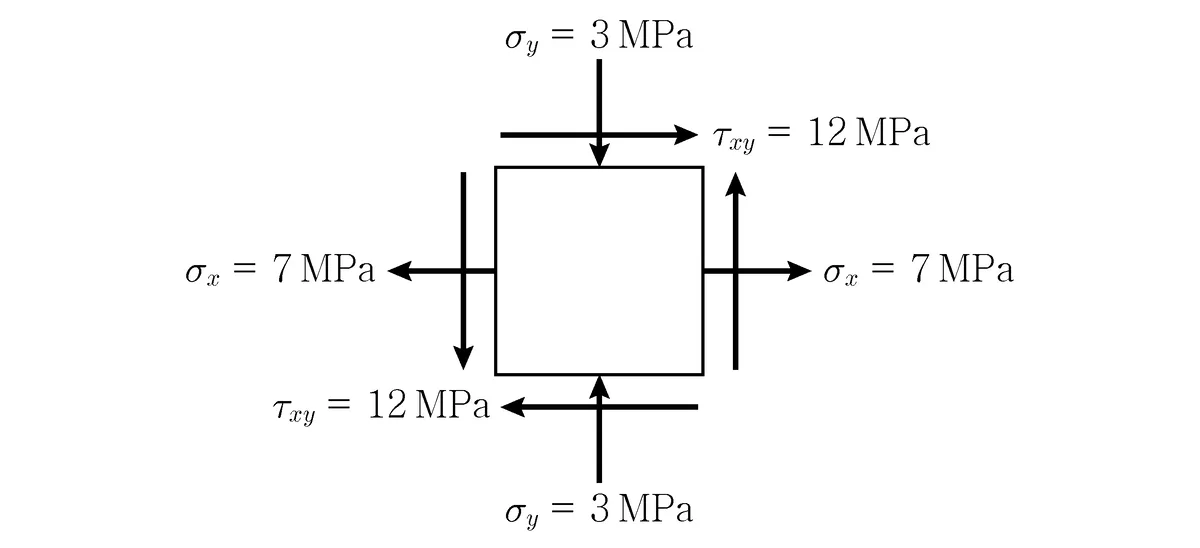

그림과 같은 평면응력상태에서 최대 면내 전단응력[MPa]은?

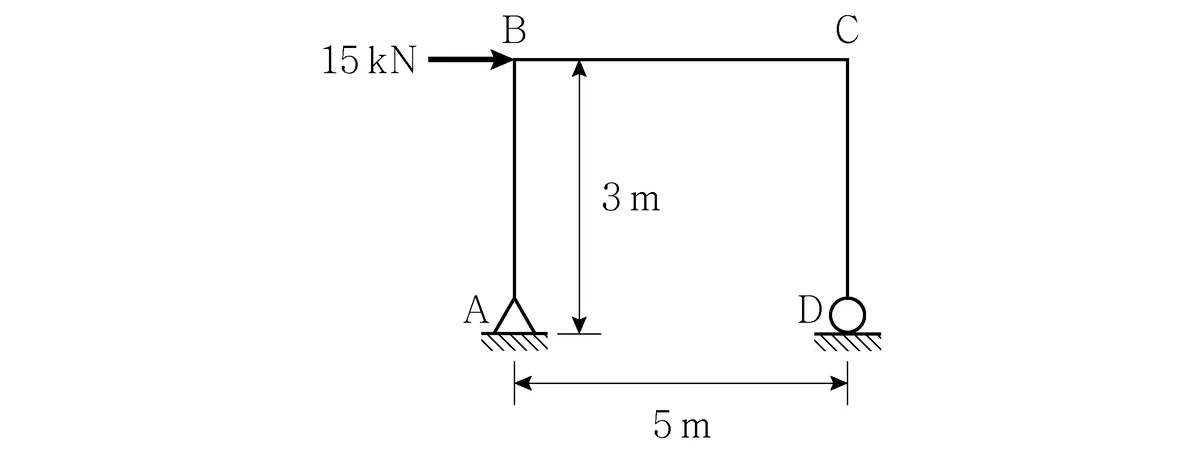

그림과 같은 라멘 구조물의 B점에 수평하중이 15 kN 작용할 때, B점의 휨모멘트[kNㆍm]는? (단, 라멘의 자중은 무시한다)

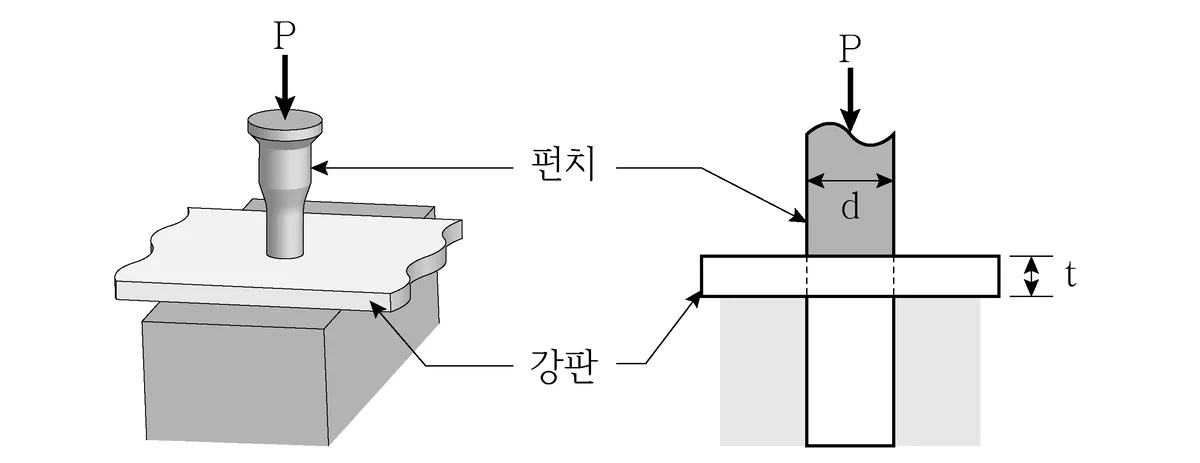

그림과 같이 직경 d인 펀치가 두께 t의 강판에 구멍을 뚫을 때, 강판의 평균 전단응력과 펀치의 평균 압축응력은?

강판의 평균 전단응력 펀치의 평균 압축응력

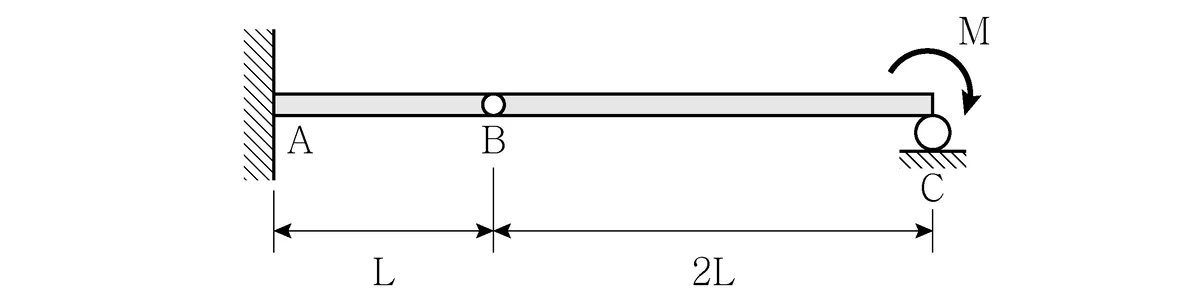

그림과 같은 게르버보에서 C 지점의 처짐각[rad]은? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다)

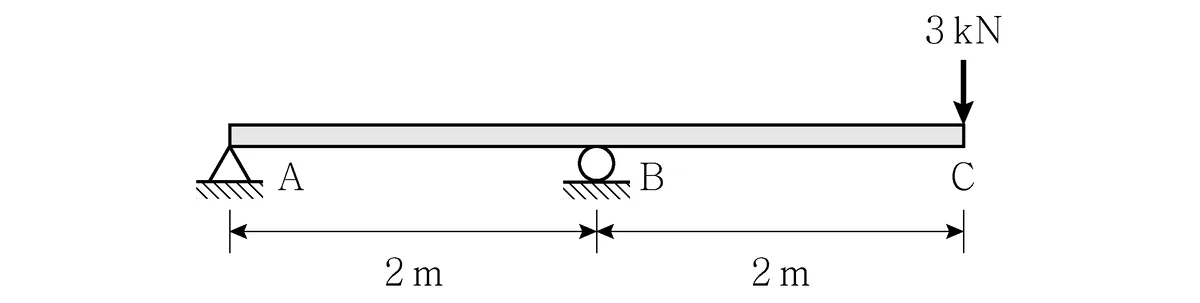

그림과 같은 내민보에서 C점의 수직처짐[kNㆍm³/EI]은? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다)

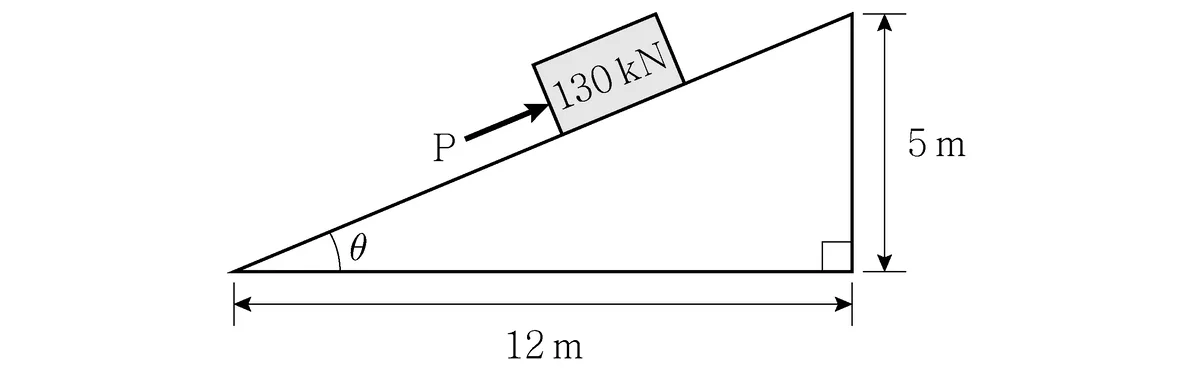

그림과 같이 경사진 면에서 130 kN의 물체를 밀어 올리기 위해 초과해야 되는 최소힘 P[kN]는? (단, 마찰계수는 0.5이다)

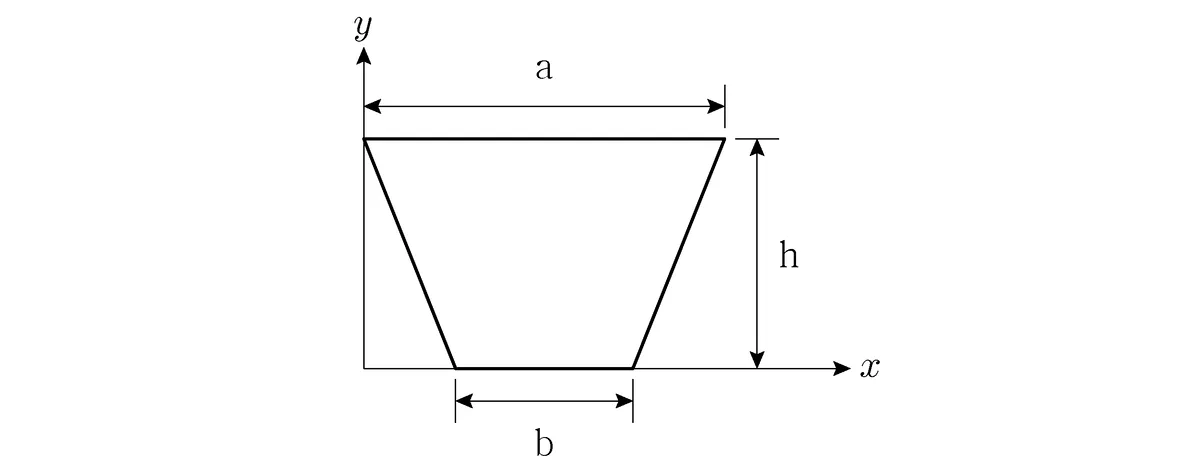

그림과 같은 사다리꼴 단면에서 $x$축에서 도심까지의 수직 거리는?

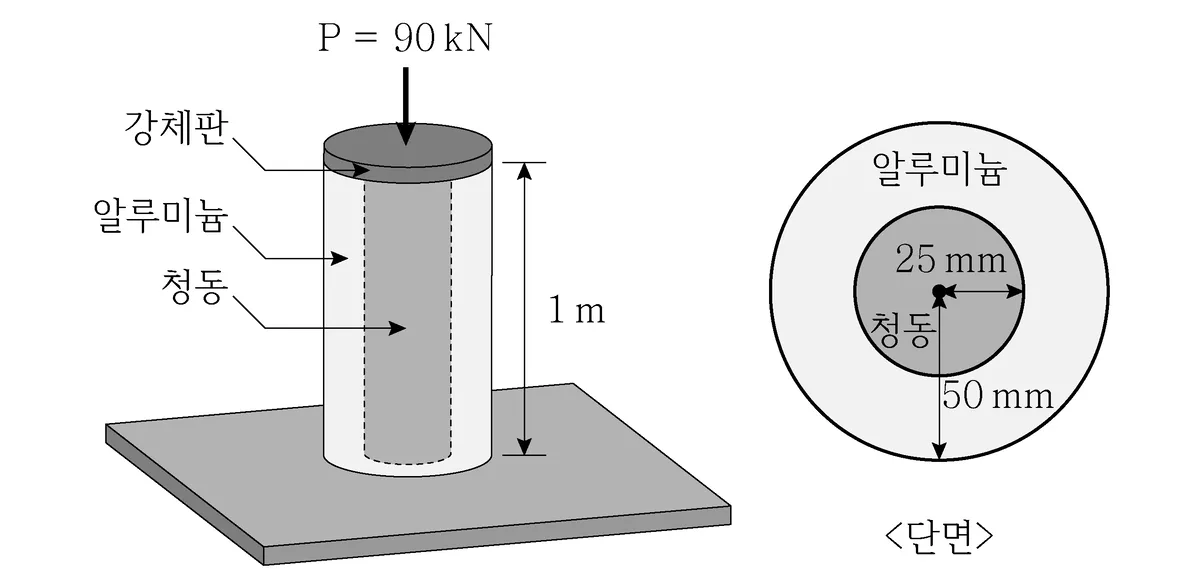

그림과 같이 청동과 알루미늄의 합성기둥이 강체판을 통해 축방향 하중 P ＝ 90 kN을 받을 때, 청동과 알루미늄에 발생하는 압축력[kN]은? (단, 청동의 탄성계수는 105 GPa이고, 알루미늄의 탄성계수는 70 GPa이다)

청동 발생 수직력 알루미늄 발생 수직력

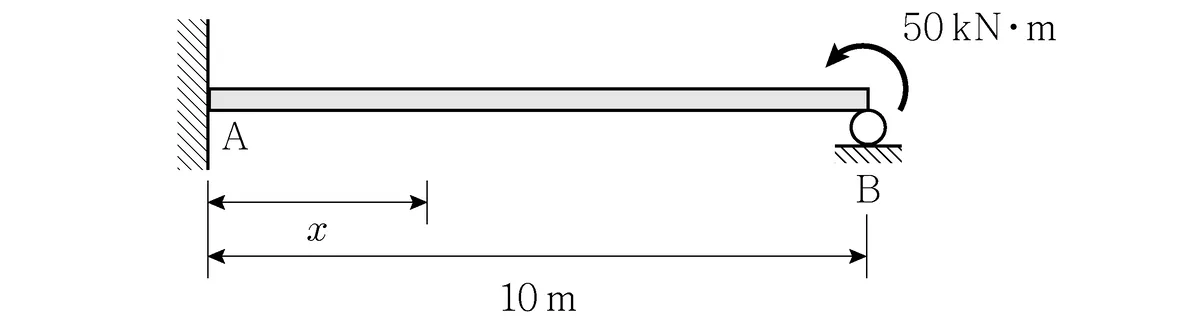

그림과 같은 부정정보에서 지점 A로부터 휨모멘트가 0이 되는 거리 $x$[m]는? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다)

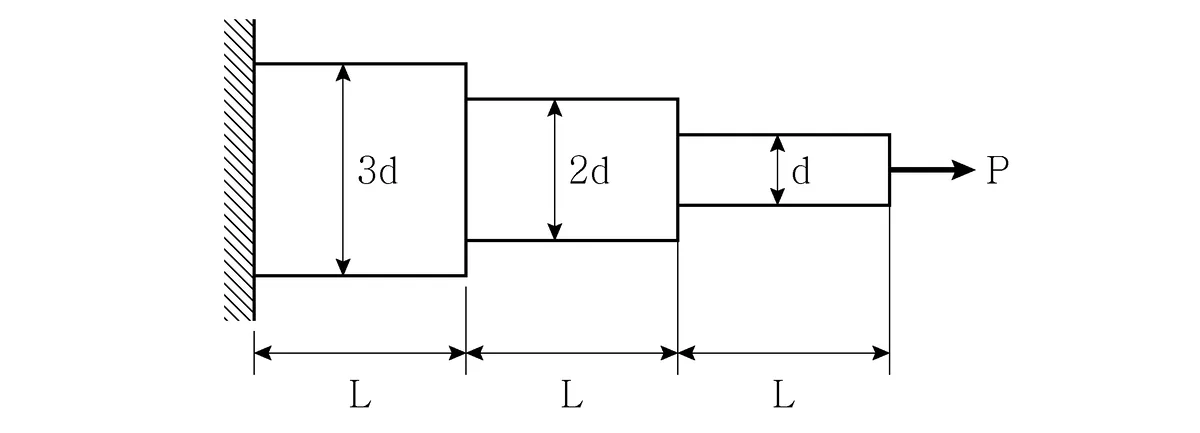

그림과 같은 원형 단면 부재에서 단면의 지름이 각각 3d, 2d, d일 때, 변형에너지는? (단, 탄성계수는 E이며, 지름이 d인 경우의 단면적은 A이다)

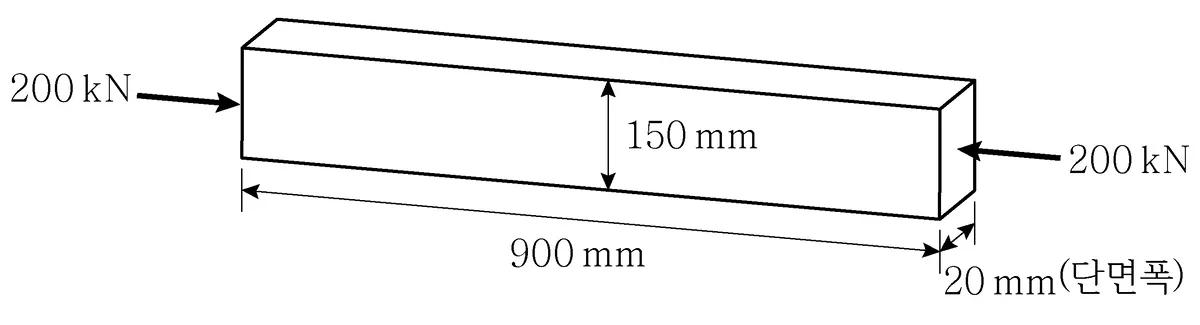

그림과 같은 부재에 200 kN의 압축력이 작용할 때, 단면 폭의 변화량[mm]은? (단, 탄성계수는 200 GPa, Poisson 비는 0.3이며, 좌굴과 자중은 무시한다)

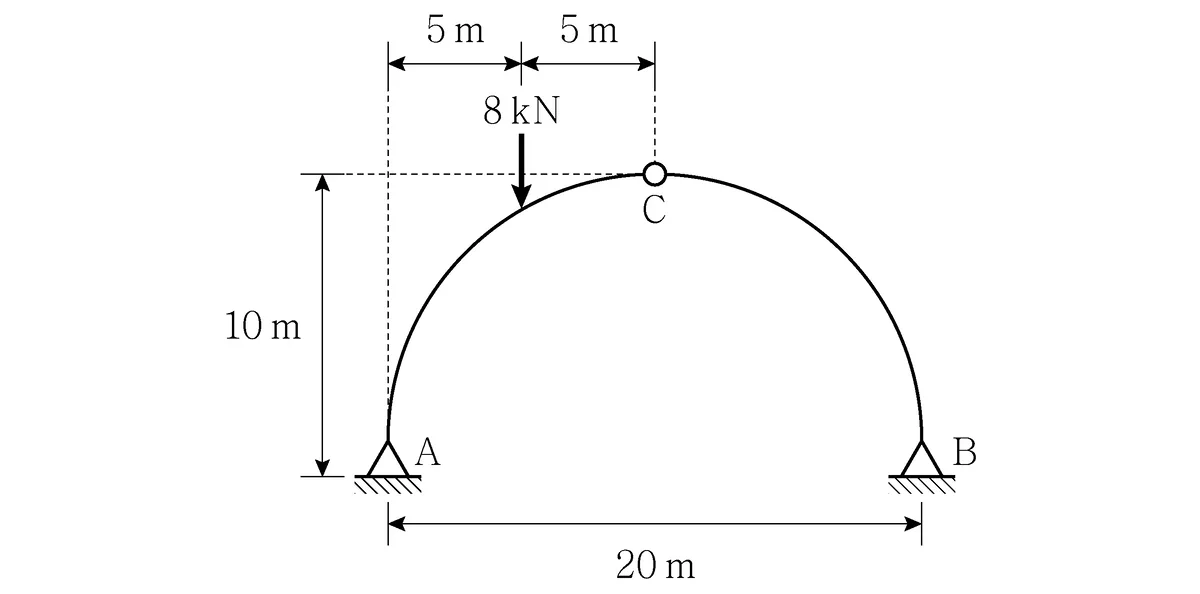

그림과 같이 3활절 포물선 아치에 집중하중 8 kN이 작용할 때, 지점 A의 수평반력[kN]은? (단, 아치의 자중은 무시한다)

그림과 같은 게르버보에서 지점 A의 수직반력[kN]은? (단, 보의 자중은 무시한다)

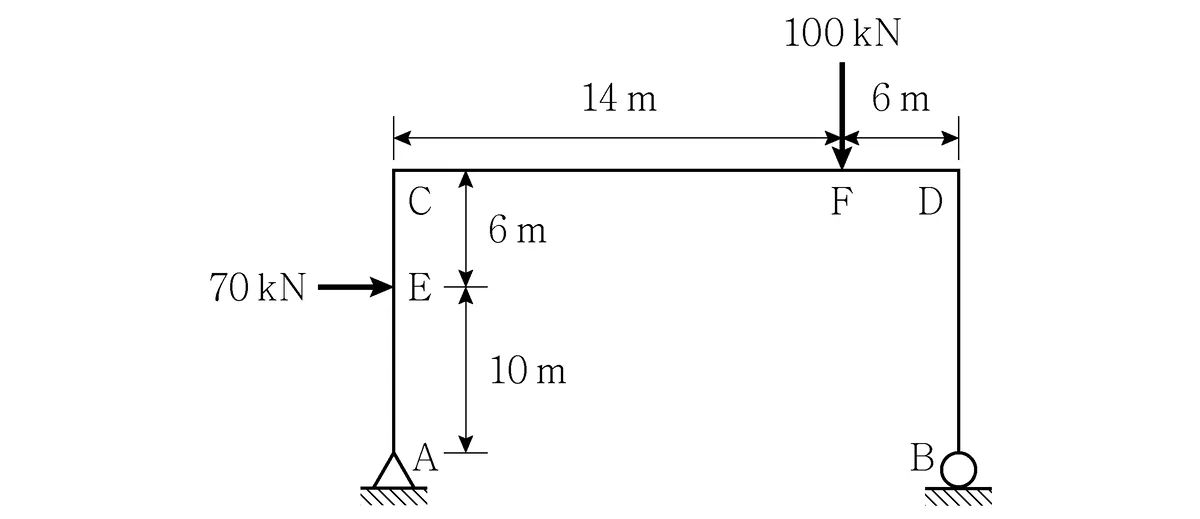

그림과 같은 라멘에서 F점의 휨모멘트[kNㆍm]는? (단, 라멘의 자중은 무시한다)

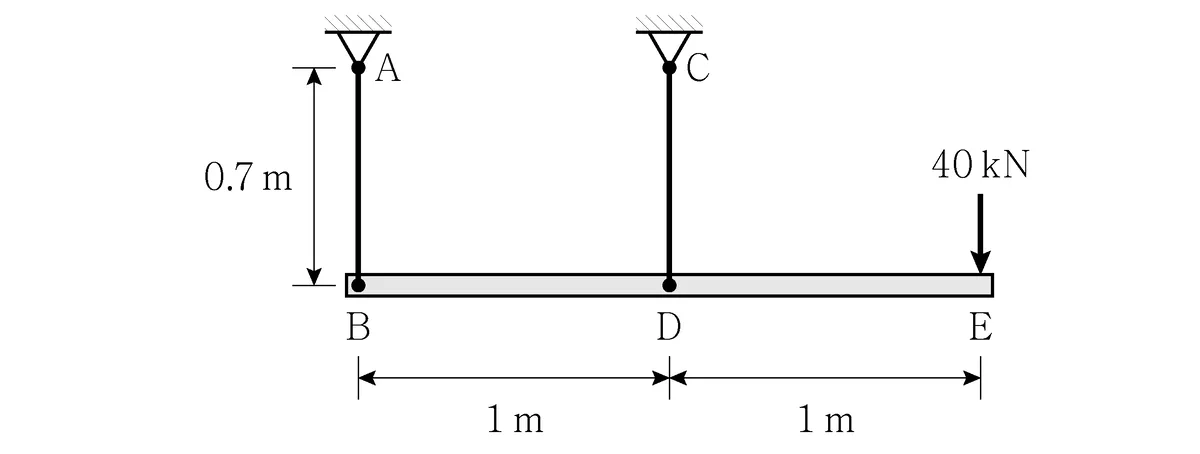

그림과 같이 강봉 AB와 CD에 매달려 있는 강체부재의 E점에 40 kN의 하중이 작용할 때, 강봉 AB의 길이변화량[mm]은? (단, 부재 AB의 탄성계수 E ＝ 200 GPa, 단면적 A ＝ 700 mm²이고, 자중은 무시한다)

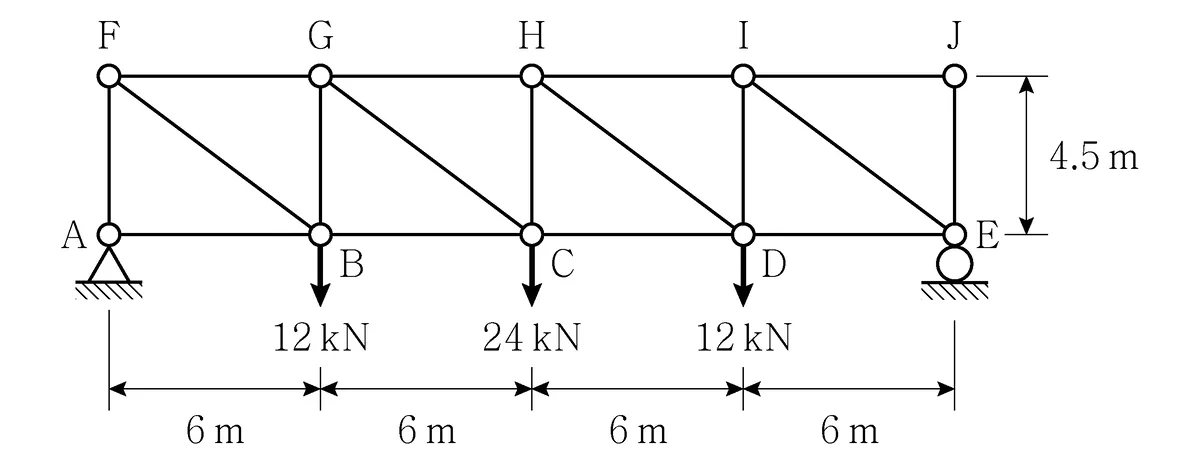

그림과 같은 트러스에서 부재 GC의 부재력[kN]은? (단, 자중은 무시한다)

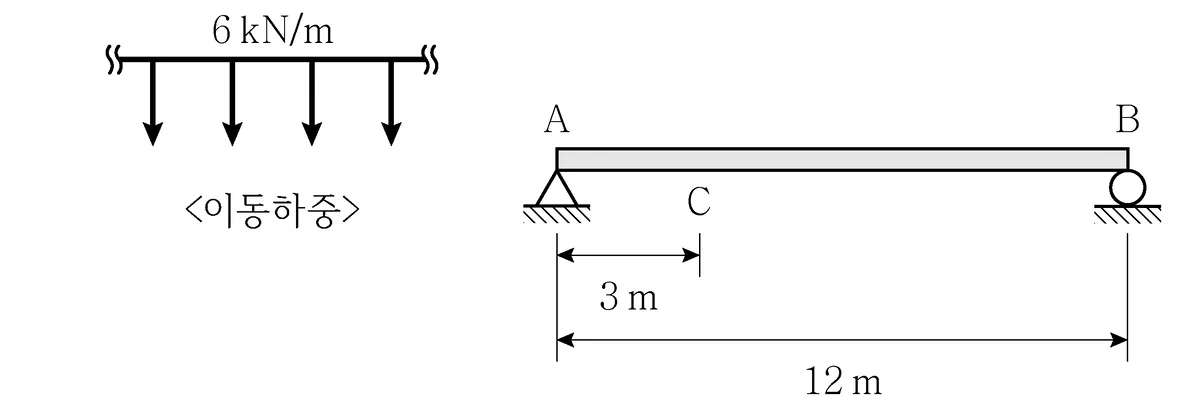

그림과 같이 단순보에 6 kN/m의 등분포 이동하중이 작용할 때, C점의 최대 전단력[kN]은? (단, 등분포 이동하중은 임의 위치와 길이로 경간 위에 배치 가능하고, 자중은 무시한다)

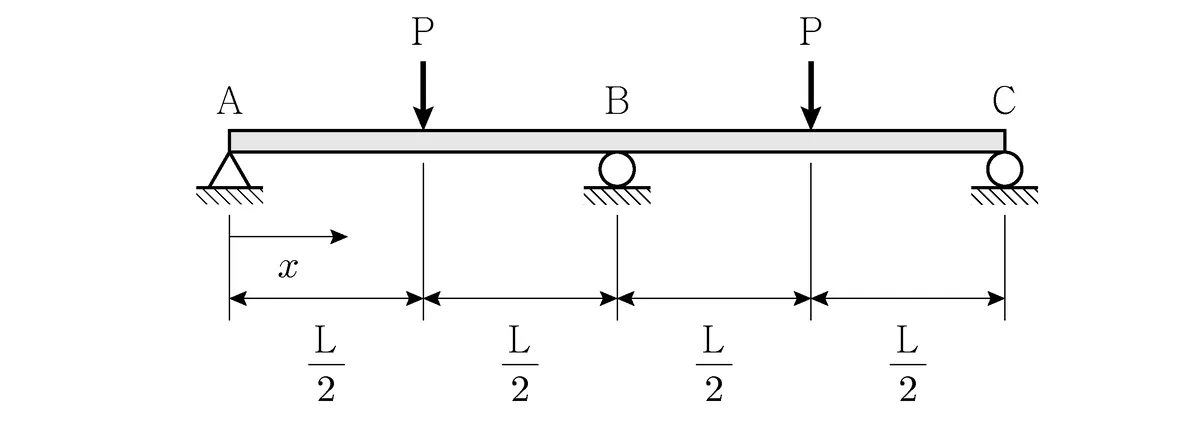

그림과 같은 연속보에서 지점 A로부터 휨모멘트가 0이 되는 거리 $x$는? (단, $x\ne 0$이고, 보의 휨강성 EI는 일정하며, 자중은 무시한다)
