기계설계

기하공차에서 ‘형상공차’에 해당하는 것은?

기준치수에 대한 구멍 공차가 $\varphi {40}_0^{+0.030}$ mm, 축 공차가 $\varphi {40}_{+0.025}^{+0.045}$ mm인 끼워맞춤에 대한 설명으로 옳은 것만을 모두 고르면?

지름 20 mm인 중실축이 300 kN의 축방향 하중을 받을 때, 발생한 인장응력이 재료의 허용인장응력에 도달하였다. 재료의 기준강도가 3,200 MPa일 때, 안전율은? (단, $\pi$ ＝ 3이다)

평면응력 상태에 있는 물체의 한 점에서 측정된 수직응력(${\sigma }_x$, ${\sigma }_y$)과 전단응력(${\tau }_{xy}$)을 이용하여, 면내 최대 전단응력을 옳게 나타낸 것은? (단, ${\sigma }_x>{\sigma }_y>0$이다)

나사에 대한 설명으로 옳지 않은 것은?

두 축이 서로 평행한 기어만 나열한 것은?

원형 단면 중실축의 지름을 2배로 늘렸을 때, 축에 가할 수 있는 최대 비틀림 모멘트는 몇 배가 되는가? (단, 축의 허용전단응력은 일정하다)

축을 설계할 때, 하중작용 시 발생하는 변형을 제한하기 위해 고려해야 할 것은?

평기어의 중심거리가 120 mm이고, 각속도비는 3이다. 피니언의 잇수가 30개일 때, 기어의 잇수[개]와 모듈[mm]은?

잇수 모듈

평행키 대비 큰 토크를 전달할 수 있고, 두 쌍의 키를 120 ° 간격의 원주방향으로 만든 키 홈에 때려 박아 설치하는 키는?

그림과 같은 평행키에 토크를 전달할 때 키의 전단응력($\tau$)과 압축응력($\sigma$)의 비율$\left(\frac{\tau }{\sigma }\right)$이 $\frac{1}{4}$이면, $b$와 $h$의 관계로 옳은 것은? (단, $b$는 키의 너비, $h$는 키의 높이, $l$은 키의 길이, $d$는 축의 지름이다)

인장하중이 작용하는 판재의 리벳이음에서 발생할 수 있는 파손에 해당하는 것만을 모두 고르면?

동일한 두 강판의 V홈형 맞대기이음에서 용접부의 목두께는 10 mm이고 길이는 100 mm이다. 이음효율이 0.8일 때, 최대 인장력[kN]은? (단, 강판의 인장강도는 40 MPa이고, 안전율은 4이다)

미끄럼 베어링 대비 구름 베어링의 특징으로 옳지 않은 것은?

던커레이(Dunkerley) 실험식에 의한 두 개의 회전체를 갖는 회전축의 위험속도[rpm]는? (단, 축의 자중은 무시하고, 각 회전체를 단독으로 설치했을 때, 위험속도는 각각 $n_1$ ＝ 3,000 rpm, $n_2$ ＝ 4,000 rpm이다)

지름이 같은 외접 원통(평) 마찰차가 600 rpm으로 회전하면서 300 Nㆍm의 최대 토크를 전달한다. 두 마찰차 사이에 서로 밀어붙이는 힘이 2,000 N이고 마찰계수가 0.3일 때, 원주속도[m/s]는? (단, 두 마찰차의 미끄럼은 없으며, $\pi$ ＝ 3이다)

인벌류트 기어의 물림률(contact ratio)에 대한 설명으로 옳은 것은?

평벨트 전동에서 긴장측 장력은 $T_t$[N], 이완측 장력은 $T_s$[N], 풀리와 벨트 사이의 접촉각은 $\theta$[rad], 벨트의 단위 길이당 질량은 $\bar{m}$[kg/m], 원주속도는 $v$[m/s], 마찰계수는 $\mu$일 때, 전달동력[kW]은? (단, $v$ $>$ 10 m/s이고 두 풀리의 지름은 같다)

롤러 체인의 파단하중은 3.5 kN, 다열계수는 2.5, 부하보정계수는 1.4이다. 평균속도가 5.6 m/s이고 안전율이 10일 때, 최대 전달동력[kW]은? (단, 원심력과 자중에 의한 장력은 무시한다)

로프를 거는 방법에 대한 설명으로 옳지 않은 것은?

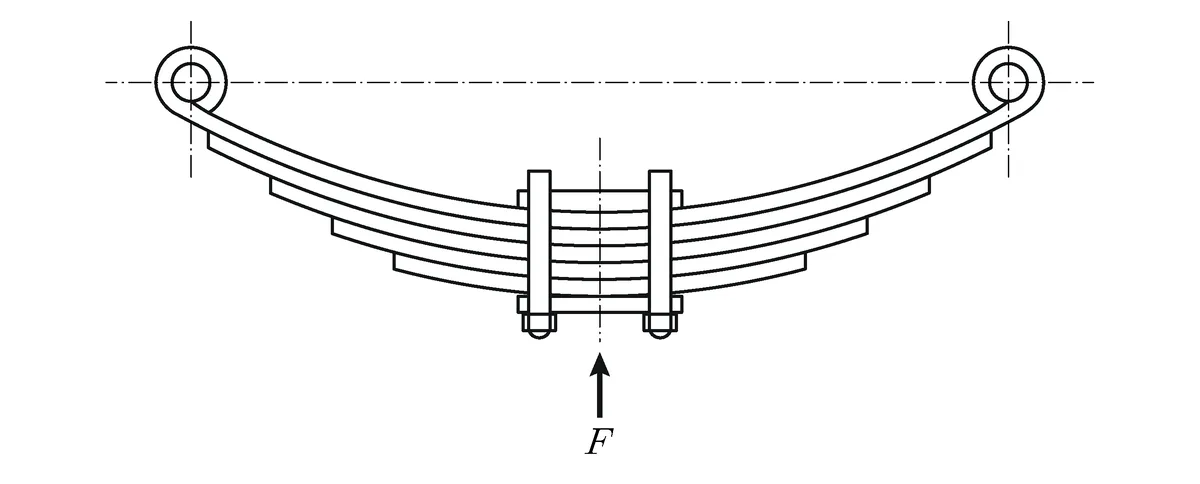

그림과 같이 250 N의 힘($F$)을 받는 양단 지지형 겹판 스프링에서, 스팬은 1,000 mm, 판의 폭은 60 mm, 판의 두께는 5 mm, 판의 수는 5개이다. 스프링 중앙에서 발생하는 최대 굽힘응력[MPa]은? (단, 판 사이의 마찰과 밴드폭은 무시한다)

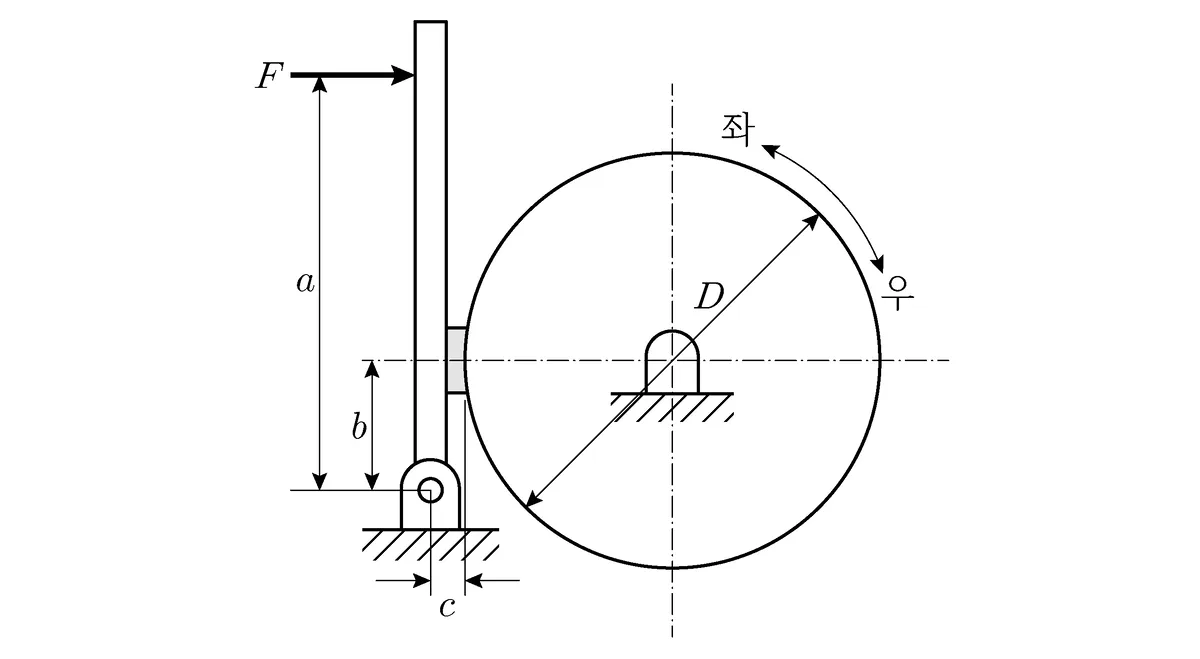

그림과 같은 단식 블록 브레이크($a$ ＝ 70 cm, $b$ ＝ 15 cm, $c$ ＝ 5 cm, $D$ ＝ 40 cm, $F$ ＝ 16 N)에서 드럼이 좌회전과 우회전을 할 때, 제동 토크[Nㆍcm]를 바르게 연결한 것은? (단, 마찰계수는 0.2이다)

좌회전 우회전

유효감김수가 10, 평균지름이 10 mm, 소선의 지름이 1 mm, 전단탄성계수가 78 GPa인 원통형 코일스프링의 스프링상수[N/mm]는?

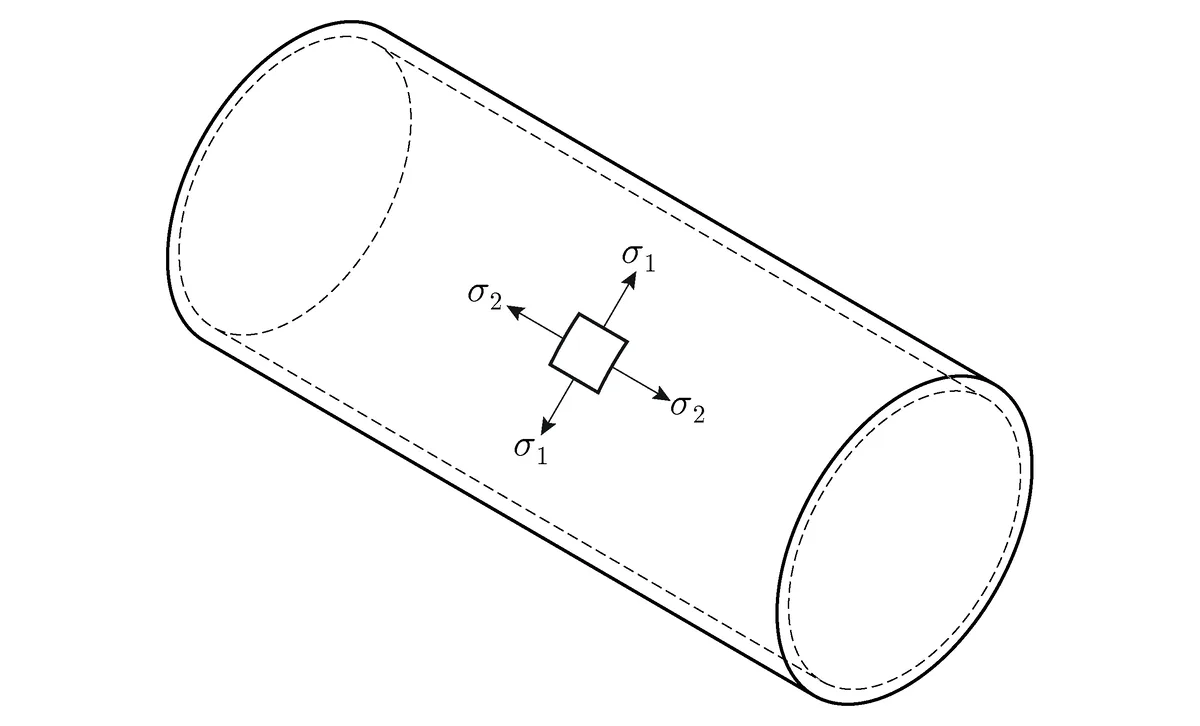

그림과 같은 양단이 막혀 있는 원통형 압력용기의 두께는 5 mm이고, 안지름은 100 mm이다. 내압이 3 MPa이고 안전율이 1일 때, 발생한 응력(${\sigma }_1$, ${\sigma }_2$)[MPa]을 바르게 연결한 것은? (단, 부식여유량은 무시하고, 용기의 두께는 안지름 대비 매우 얇다)

$\underset{\_}{{\sigma }_1}$$\underset{\_}{{\sigma }_2}$

밸브의 특징에 대한 설명으로 옳은 것은?
