전자공학개론

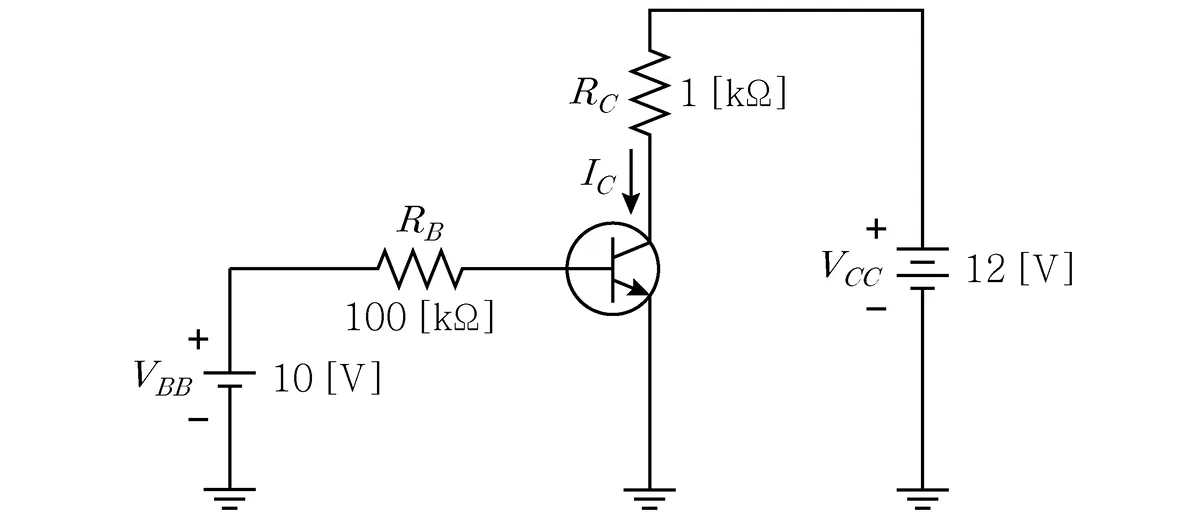

다음 BJT 증폭회로에서 컬렉터 전류 $I_C$ [mA]는? (단, 다이오드의 순방향 전압강하는 0.7 [V], 직류 전류이득 ${\beta }_{DC}$ ＝ 100이고, 저항성분은 무시한다)

다음 논리 회로에서 출력 $F$의 논리식은?

10진수 2025를 16진수로 표현하면?

다음 회로를 고역통과필터로 구성하기 위한 소자 $Z_1$, $Z_2$는?

$\underset{\_}{Z_1}$$\underset{\_}{Z_2}$

전원전압 $10\angle 20{}^{\circ }$ [V]를 커패시터 1 [F]에 인가하였을 때, 전류[A]는? (단, 각주파수 $\omega$ ＝ 1 [rad/s]이다)

다음 BJT 증폭회로에서 컬렉터 전류 $I_C$ [mA]에 가장 가까운 값은? (단, 다이오드의 순방향 전압강하는 0.7 [V], 직류 전류이득 ${\beta }_{DC}$ ＝ 100이고, 저항성분은 무시한다)

다음 슈미트 트리거(Schmitt trigger) 회로의 입출력 전달특성 그래프로 옳은 것은? (단, 양의 포화전압 ＋12 [V], 음의 포화전압 －12 [V], 연산증폭기는 이상적이다)

다음 전파정류회로에 대한 설명으로 옳은 것은? (단, 입력전압은 $v_s(t)=V_m\sin \left(120\pi t\right)$ [V]이고, 다이오드는 이상적이다)

다음 저역통과필터 회로에서 차단 주파수 $f_c$ [Hz]는? (단, 연산증폭기는 이상적이다)

귀환발진기(feedback oscillator)에 대한 설명으로 옳은 것은?

다음 555타이머 IC를 활용한 구형파 발생 회로가 정상동작할 때, 커패시터 $C_1$의 충전속도를 결정하는 시정수 ${\tau }_1$과 방전속도를 결정하는 시정수 ${\tau }_2$는? (단, 모든 소자는 이상적이다)

$\underset{\_}{{\tau }_1}$$\underset{\_}{{\tau }_2}$

다음 회로에서 전류 $I_S$ [A]는?

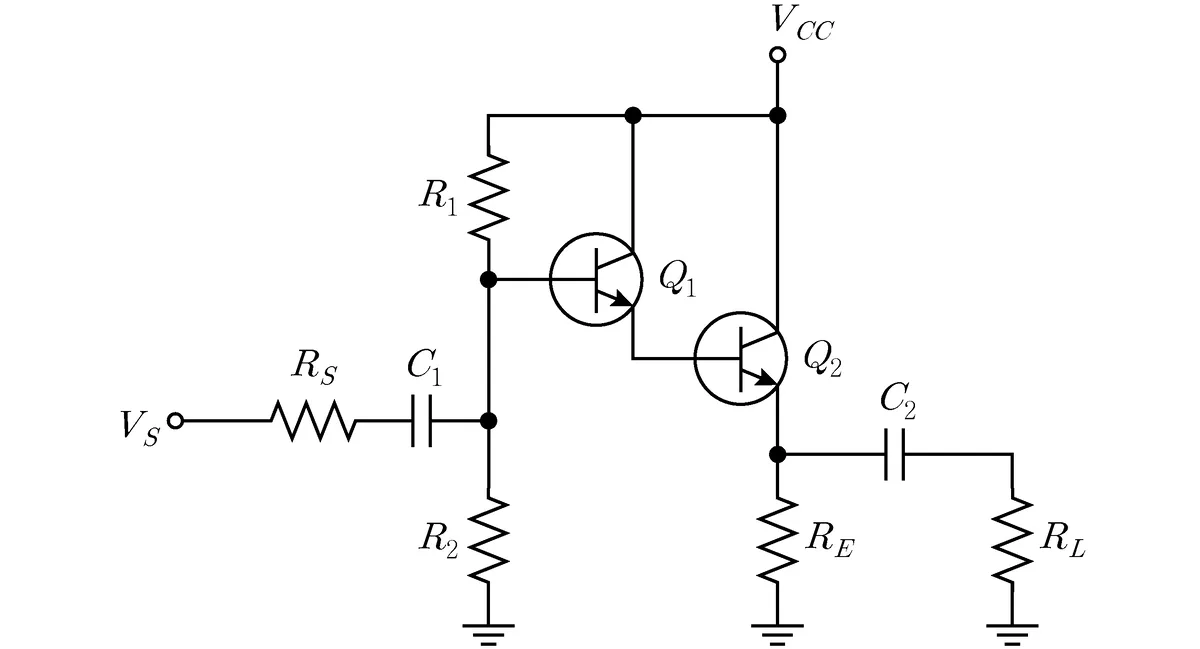

다음 회로에 대한 설명으로 옳지 않은 것은?

바이폴라 접합 트랜지스터(BJT)와 전계 효과 트랜지스터(FET)에 대한 설명으로 옳지 않은 것은?

다음 연산증폭기 회로에서 출력전압 $V_{\mathrm{o}}$ [V]는? (단, 연산증폭기는 이상적이다)

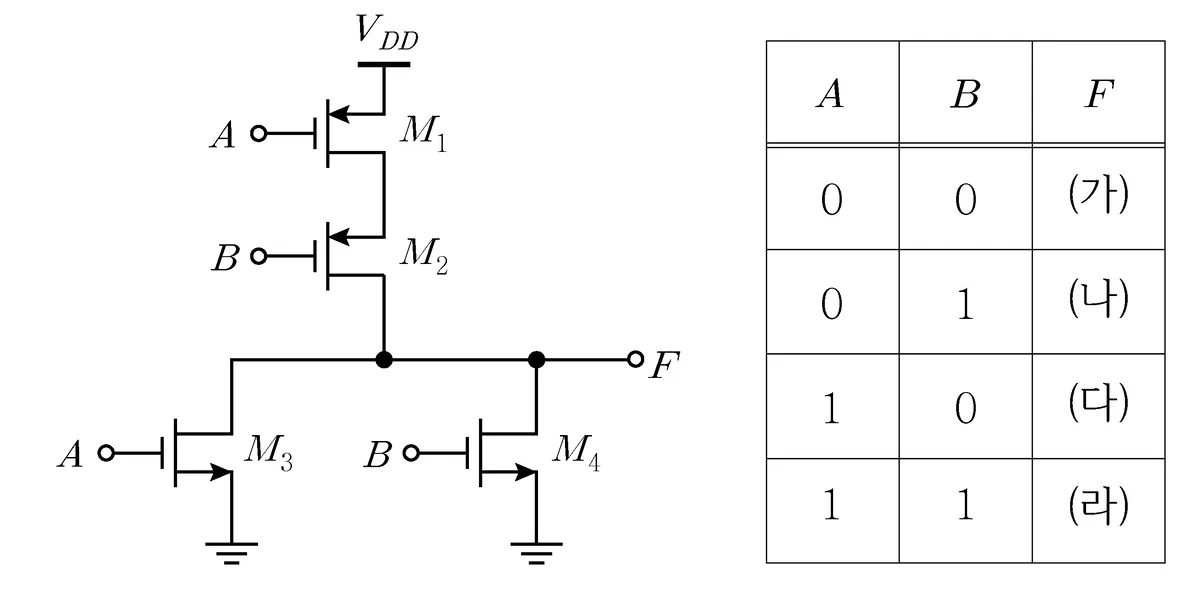

다음 논리게이트 회로의 진리표에서 입력 $A$, $B$에 대한 출력 $F$로 옳은 것은?

(가) (나) (다) (라)

유무선 데이터 통신에 대한 설명으로 옳지 않은 것은?

다음 4비트 시프트 레지스터 회로에서 입력신호 Clock, Input이 인가되었을 때, 구간($t_4$ ～ $t_5$)에서 출력 $Q_0{Q}_1{Q}_2{Q}_3$는? (단, 출력 $Q_0$, $Q_1$, $Q_2$, $Q_3$는 0으로 초기화되어 있고, 게이트에서 전파지연은 없다고 가정한다)

다음 카르노 맵(Karnaugh map)과 일치하는 논리식은?

역방향 항복영역에서 동작하도록 설계되어 양단 전압을 일정한 값으로 유지하는 다이오드는?
