전기이론

유효전력 800 [W], 무효전력 600 [VAR]인 단상 교류 회로의 역률은?

무한히 긴 두 개의 평행도선에 1 [A]의 전류가 같은 방향으로 흐르고 있을 때, 평행도선의 간격만 2배로 증가한 경우 두 평행도선 사이에 작용하는 힘에 대한 설명으로 옳은 것은?

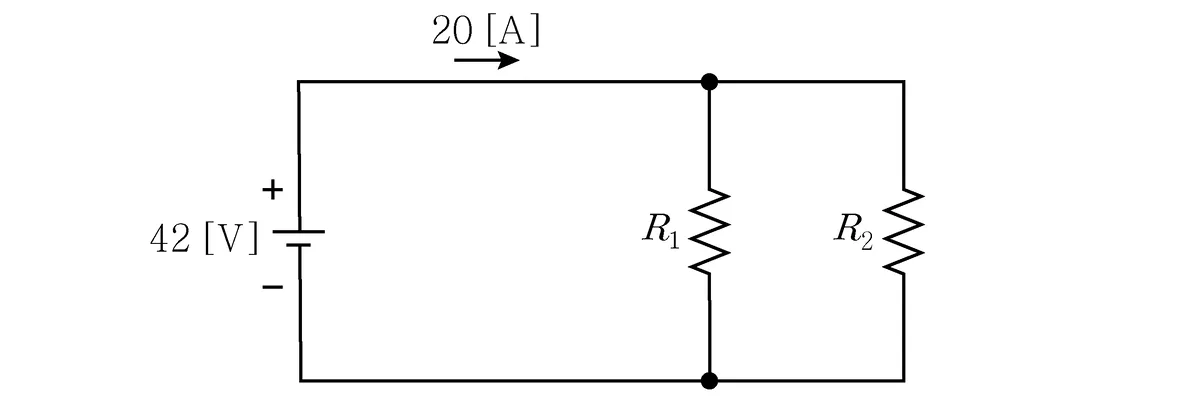

그림의 회로에서 $R_1$과 $R_2$ 저항값의 차[Ω]는? (단, $R_1$ ＋ $R_2$ ＝ 10 [Ω]이다)

그림의 평형 3상 회로에서 선간전압이 220 [V]이고 한 상의 임피던스가 $Z=4+j3$ [Ω]일 때, 선전류 $I$ [A]는? (단, 전압과 전류는 실횻값이다)

정전용량이 8 [$\mu \mathrm{F}$]인 평행판 축전기의 전압이 200 [V]일 때, 축전기의 전하량 $Q$ [C]는?

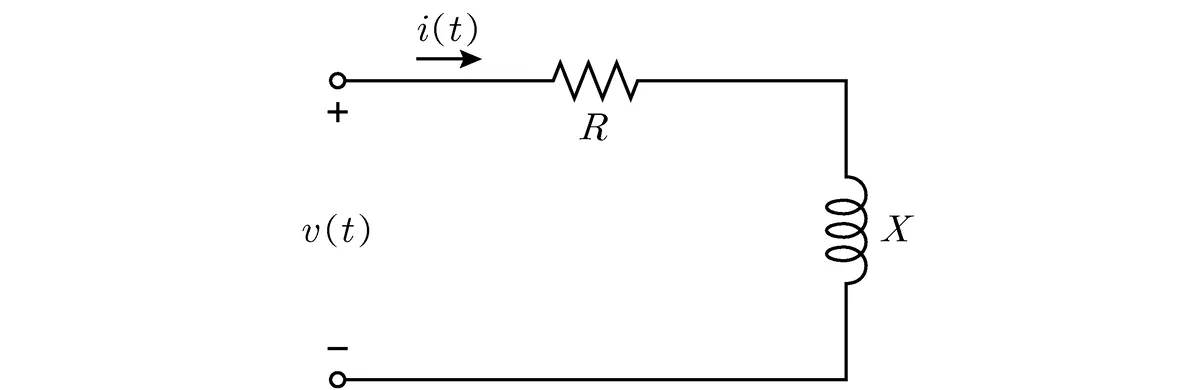

그림의 직렬회로에서 저항 $R$ [Ω]과 리액턴스 $X$ [Ω]는? (단, $v(t)=40\sin (120\pi t)$ [V]이고, $i(t)=2\sin (120\pi t-30{}^{\circ })$ [A]이다)

$R$ [Ω] $X$ [Ω]

그림의 회로에서 전류 $I$ [A]와 전압 $V$ [V]는?

$I$ [A] $V$ [V]

$L_1$ ＝ $L_2$ ＝ 2 [mH]인 두 코일을 ($a$), ($b$)와 같이 접속했을 때의 합성 인덕턴스 $L_a$ [mH], $L_b$ [mH]에 대한 설명으로 옳은 것은? (단, 두 접속 회로에서 결합 계수는 0.5이다)

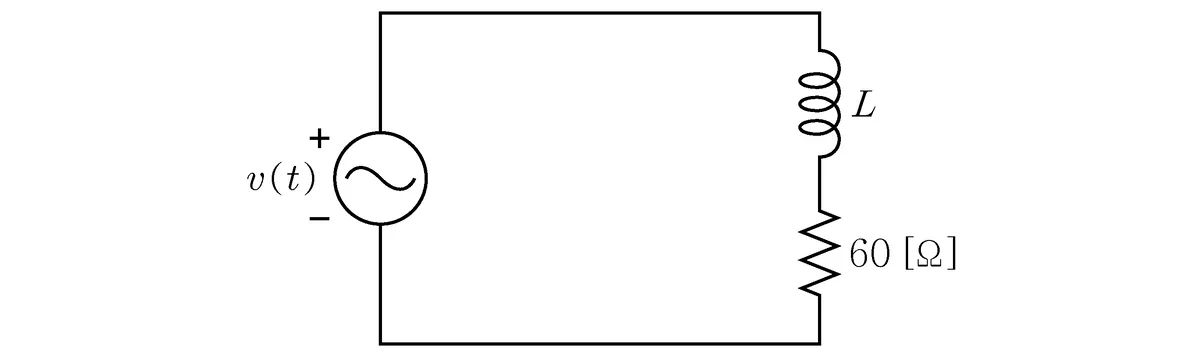

그림의 회로에서 유효전력은 720 [W]이고 역률은 0.6일 때, 무효전력 $Q$ [VAR]와 인덕턴스 $L$ [mH]은? (단, $v(t)$의 주파수는 $\frac{1000}{\pi }$ [Hz]이다)

$Q$ [VAR] $L$ [mH]

그림의 회로에서 스위치 SW가 $t$ ＝ 0에서 동작하여 닫힌 상태를 유지할 때, 초기 전류 $i(0^{+})$ [A]와 정상 상태 전류 $i(\infty )$ [A]는? (단, 인덕터의 초기 전류는 0이다)

$i(0^{+})$ [A] $i(\infty )$ [A]

단상 교류전력에 대한 설명으로 옳지 않은 것은?

평형 3상 회로의 $△$결선 부하에 대한 설명으로 옳지 않은 것은?

그림의 회로에서 전류 $I$ [A]는?

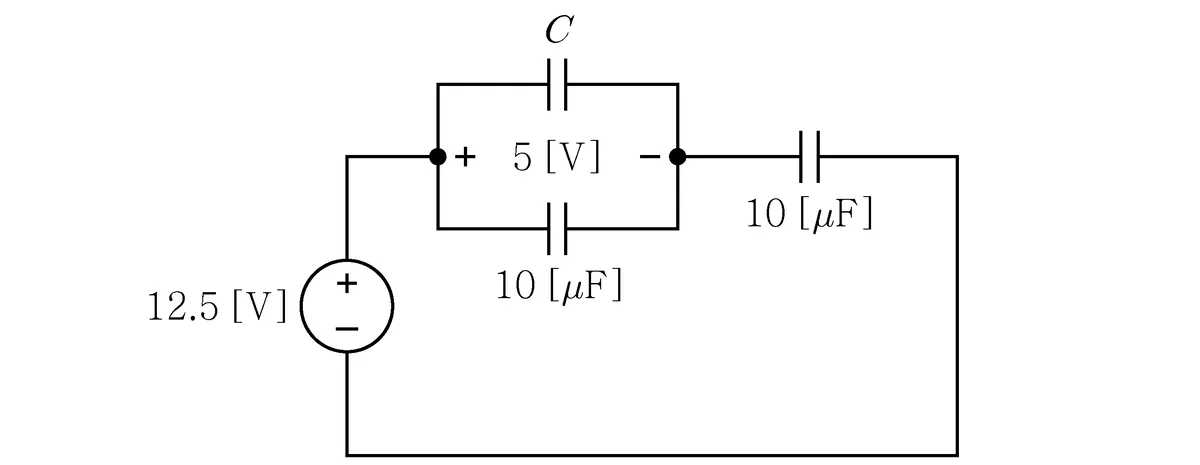

그림의 회로에서 커패시턴스 $C$ [$\mu \mathrm{F}$]는? (단, 회로는 정상상태이다)

그림의 회로에서 단자 a-b의 테브난 등가 전압 $V_{Th}$ [V]와 테브난 등가 저항 $R_{Th}$ [Ω]는?

$V_{Th}$ [V] $R_{Th}$ [Ω]

저항 10 [Ω]에 비정현파 전류 $i_s(t)=3\sin (\omega t)+\sin (3\omega t)$ [A]가 흐를 때, 전류의 실횻값 $I_s$ [A]와 저항의 평균전력 $P$ [W]는? (단, $\omega$는 각주파수이다)

$I_s$ [A] $P$ [W]

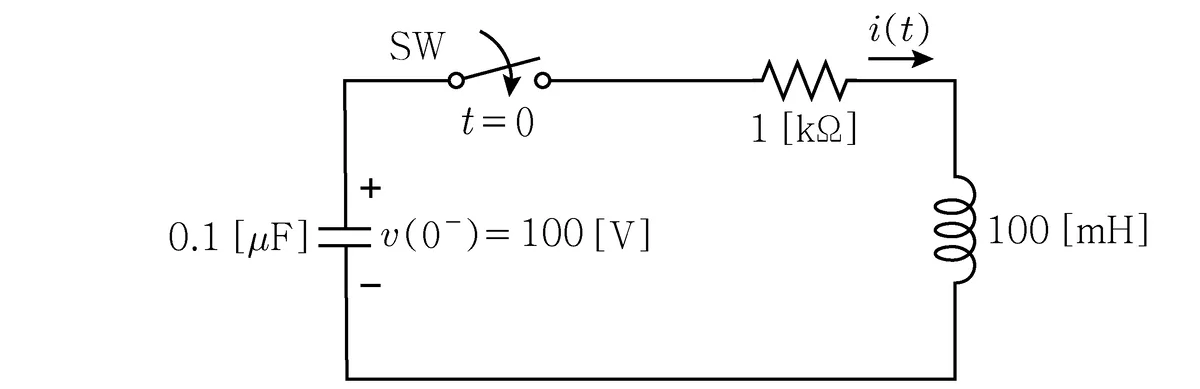

그림의 회로에서 스위치 SW를 $t$ ＝ 0에서 닫았을 때, 전류 $i(t)$ [A]의 자연 응답 특성은?

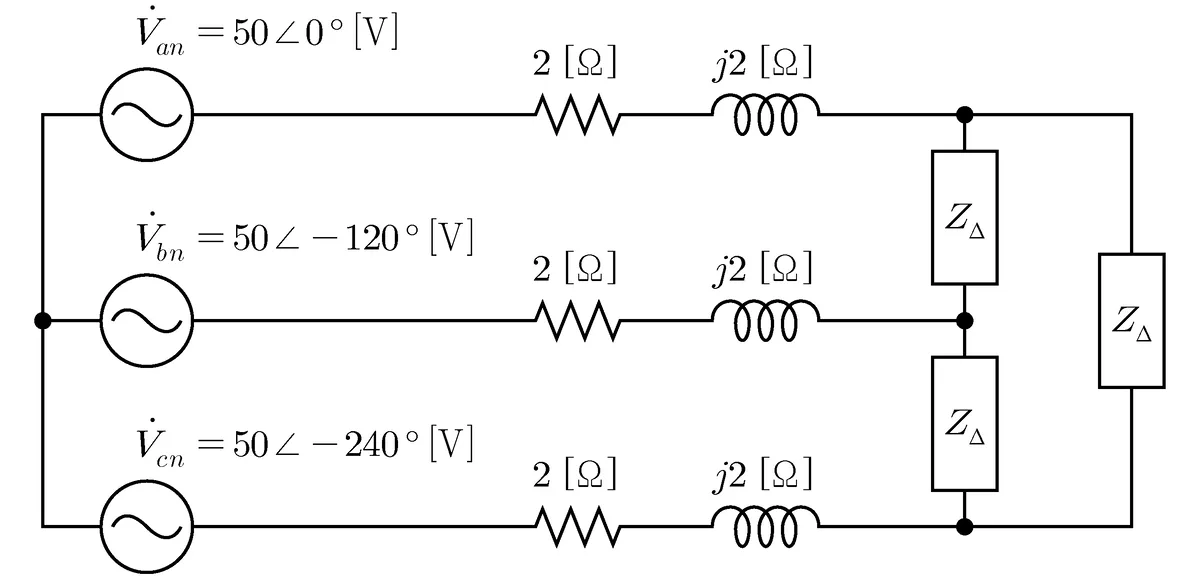

그림의 회로에서 한 상의 부하가 $Z_{△}=3+j6$ [Ω]일 때, 3상 부하 전체의 유효전력 $P$ [W]와 무효전력 $Q$ [VAR]는? (단, 전압은 실횻값이다)

$P$ [W] $Q$ [VAR]

그림의 회로에서 교류 전류의 진폭 $I_m$ [A]이 최소가 되는 주파수 $f$ [Hz]와 이 주파수에서 전류의 진폭 $I_m$ [A]은?

(단, $v(t)=100\sin (2\pi ft)$ [V]이고, $i(t)=I_m\sin (2\pi ft+\theta )$ [A]이다)

$f$ [Hz] $I_m$ [A]

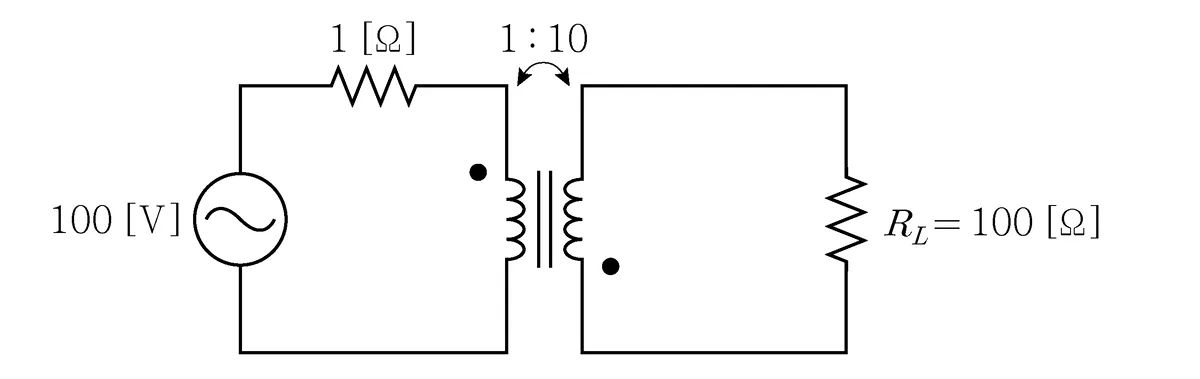

그림의 회로에서 부하 저항 $R_L$의 평균전력 $P$ [kW]는? (단, 변압기는 이상적이고 전압은 실횻값이다)
