전기기기

동기발전기의 동기리액턴스가 증가할 때, 이에 대한 설명으로 옳지 않은 것은?

전기자저항이 0.5 [Ω]인 분권직류전동기가 단자전압 220 [V], 전기자전류 20 [A], 토크 $T_o$ [Nㆍm]로 운전 중이다. 동일한 단자전압에서 전기자전류가 40 [A]로 증가했을 때, 토크[Nㆍm]는? (단, 자속은 일정하다)

동기기에 대한 설명으로 옳지 않은 것은?

권선비가 $a$ ＝ $\frac{N_1}{N_2}$인 단상변압기 3대를 Y－△결선할 때, 선간전압의 비$(\frac{V_1}{V_2})$는?

동기전동기의 기동법 중 유도전동기의 원리에 의해 기동토크를 발생시켜 동기속도 부근까지 가속하는 기동법은?

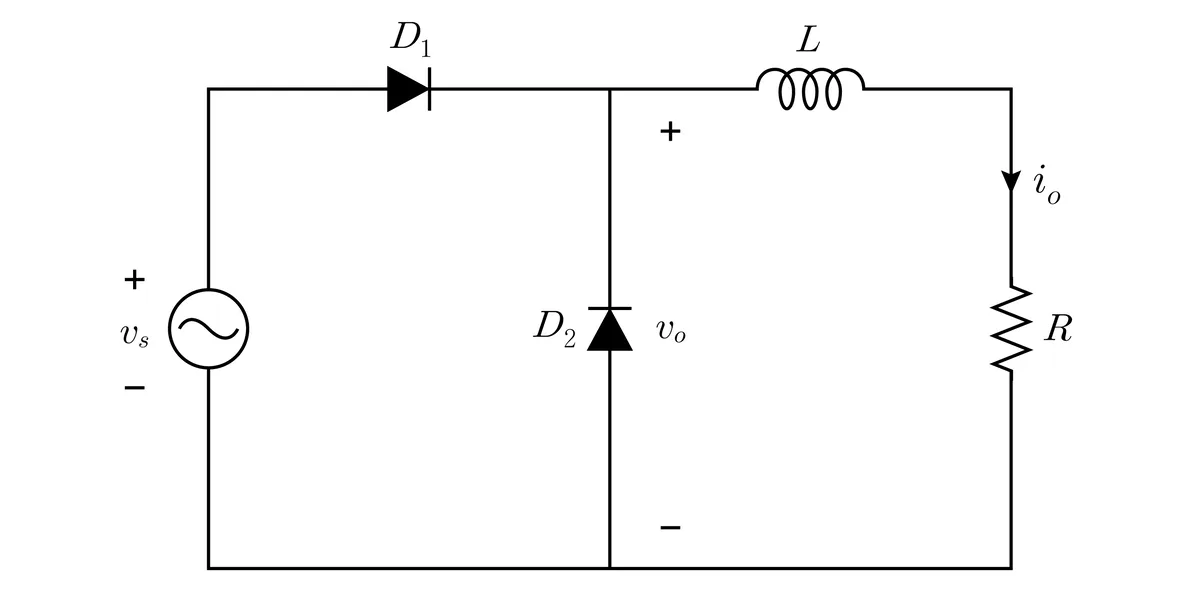

그림과 같은 반파정류회로에서 전원전압 $v_s$가 $\sqrt{2}(100\pi )\sin (120\pi t)$ [V]이고, 부하저항 $R$이 10 [Ω]일 때, 부하전류 $i_o$의 평균값[A]은? (단, 다이오드는 이상적으로 동작하며, 부하인덕턴스 $L$은 매우 크다)

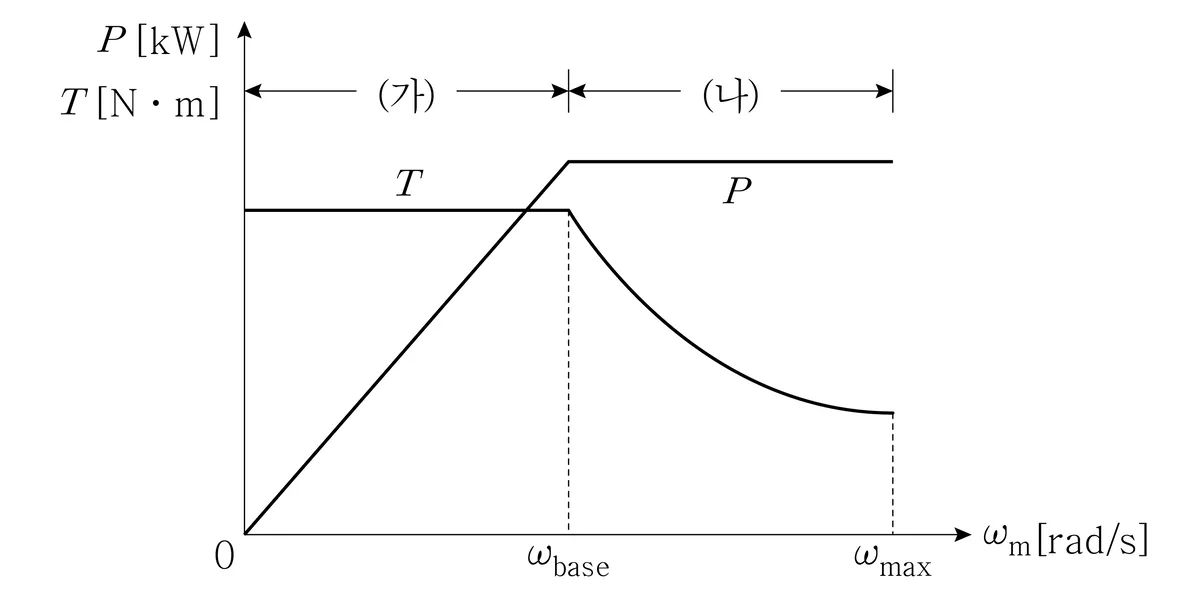

그림의 (가)와 (나) 영역에 적합한 타여자 직류전동기의 속도제어법은?

(가) (나)

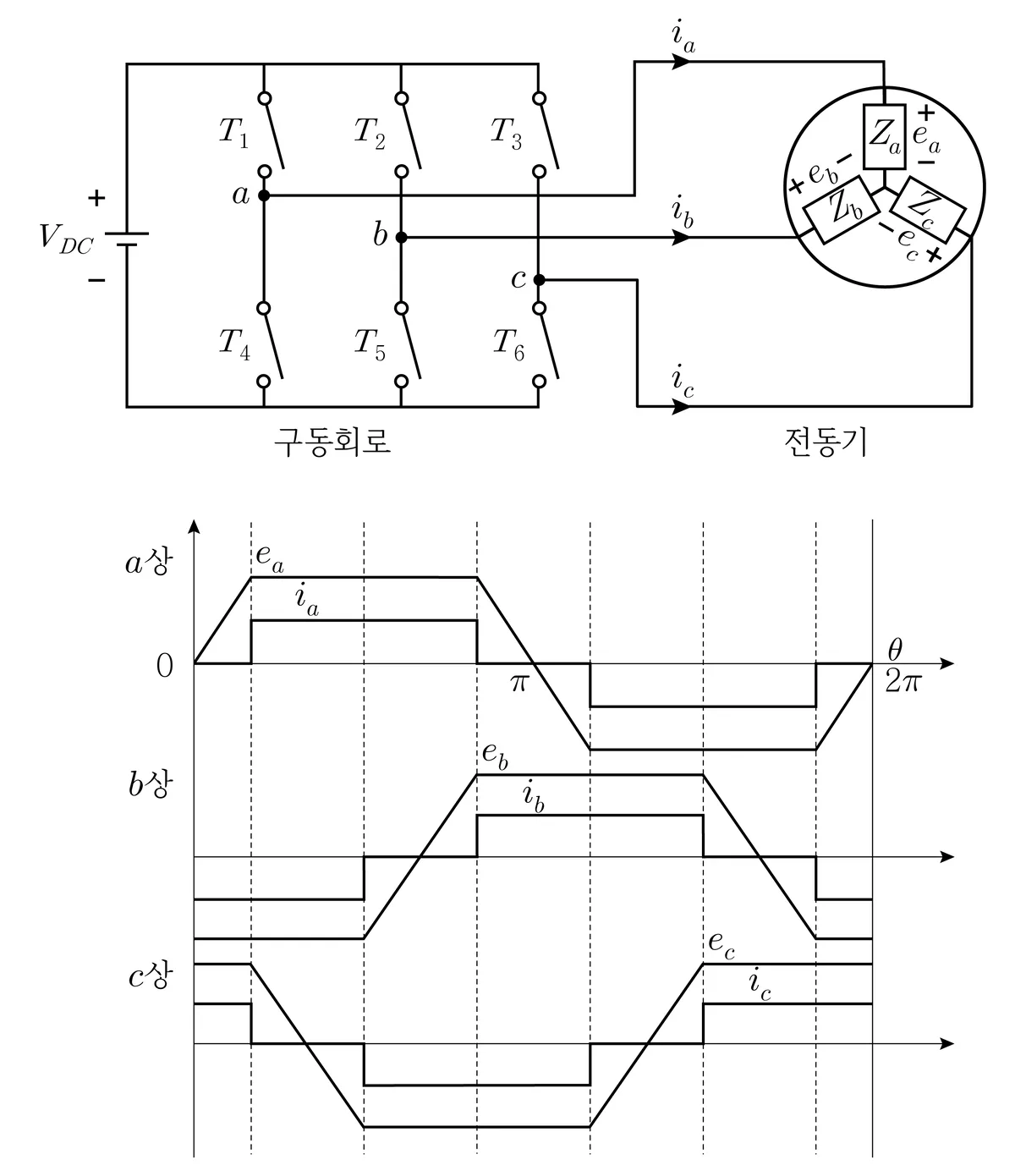

그림과 같은 구동회로와 상 역기전력, 상전류를 갖는 전동기에 대한 설명으로 옳지 않은 것은?

8극, 60 [Hz], 3상 Y결선의 권선형 유도전동기가 855 [rpm]으로 정격운전 중이다. 회전자 각 상저항 $r_2$의 6배가 되는 저항을 2차측에 추가로 접속하여 동일한 정격토크로 운전할 때, 회전수[rpm]는?

그림과 같은 컨버터가 정상상태로 동작하고 있을 때, 전압전달비($\frac{V_o}{V_i}$)를 듀티비 $D$로 나타내면? (단, 모든 소자는 이상적으로 동작하고 인덕터의 전류는 연속이다)

5 [kVA], 50 [Hz] 단상변압기에 1차전압 3,000 [V]를 인가하여 무부하 운전 중이다. 여자어드미턴스와 여자컨덕턴스가 각각 5 $\times$ 10^-5 [$\mho$]와 5 $\times$ 10^-6 [$\mho$]일 때, 여자전류[A]와 철손[W]은? (단, 권선저항과 누설리액턴스는 무시한다)

여자전류[A] 철손[W]

직류기의 전기자반작용에 대한 설명으로 옳지 않은 것은?

스테핑 전동기에 대한 설명으로 옳지 않은 것은?

변압기에 대한 설명으로 옳은 것은?

극수 $P$인 3상 유도전동기에서 동기속도 $N_{eqaligns}$ [rpm], 회전자속도 $N_{eqalign}$ [rpm], 슬립 $s$, 2차입력 $P_2$ [W], 2차동손 $P_{c2}$ [W], 기계적 동력으로 변환되는 출력 $P_o$ [W], 토크 $T$ [N·m]라고 할 때, 관계식이 옳은 것은?

2차측 무부하전압이 220 [V]인 단상변압기에 10 [Ω]의 저항부하를 연결할 때, 전압변동률이 10 [%]이다. 이때, 2차측 전류[A]는?

정격출력 3.5 [kW], 전원주파수 60 [Hz]인 4극 3상 농형유도전동기가 전부하 시 1,750 [rpm]으로 운전될 때, 동기와트[kW]는? (단, 기계적 손실은 무시한다)

변압기의 단락조건과 동일한 현상이 발생하는 3상 유도전동기의 운전상태는?

그림과 같은 동기발전기의 페이서도에 대한 설명으로 옳지 않은 것은?

무부하에서 유기기전력이 200 [V]인 타여자 직류발전기의 자속을 2배로 하고, 회전속도를 $\frac{1}{2}$배로 하여 부하전류가 50 [A] 흐를 때, 단자전압[V]은? (단, 전기자저항은 0.1 [Ω], 브러시에 의한 전압강하는 2 [V]이고 전기자반작용은 무시한다)
