토질역학

건조 모래에 대해 직접전단시험을 1회 하였다. 시험 결과 전단파괴 시의 수직응력은 60 kPa이고 전단응력은 $20\sqrt{3}$ kPa이다. 점착력이 0인 경우 건조 모래의 내부마찰각[°]은?

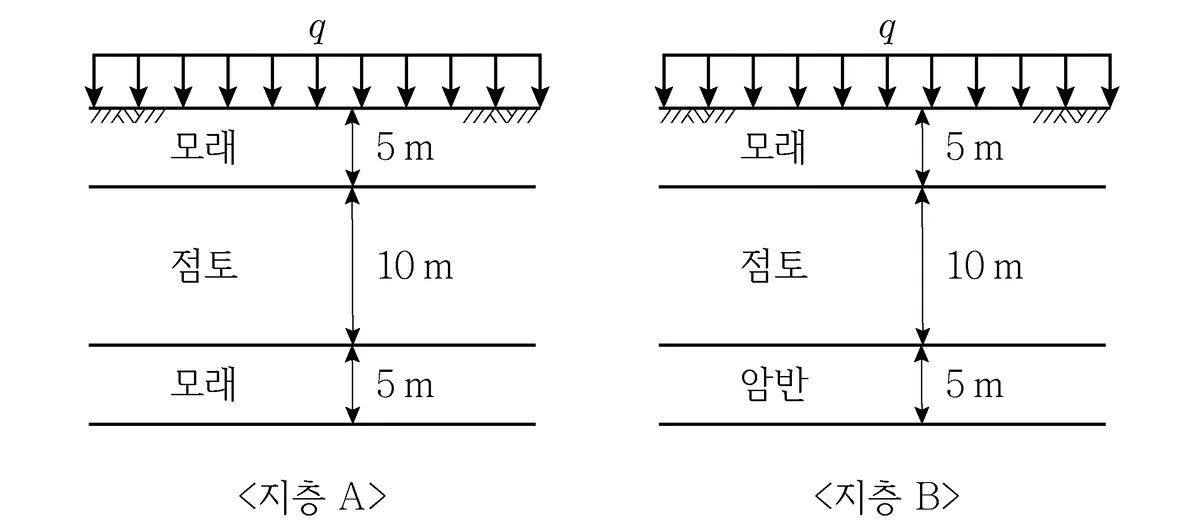

그림과 같이 동일한 등분포하중이 지표면에 가해질 경우, 지층 A와 지층 B의 점토층에서 평균압밀도 50 %에 도달하는 시간을 각각 $t_{\mathrm{A}}$, $t_{\mathrm{B}}$라고 할 때, $\left(\frac{t_{\mathrm{A}}}{t_{\mathrm{B}}}\right)$는? (단, 지층 A와 B의 점토층은 동일하다)

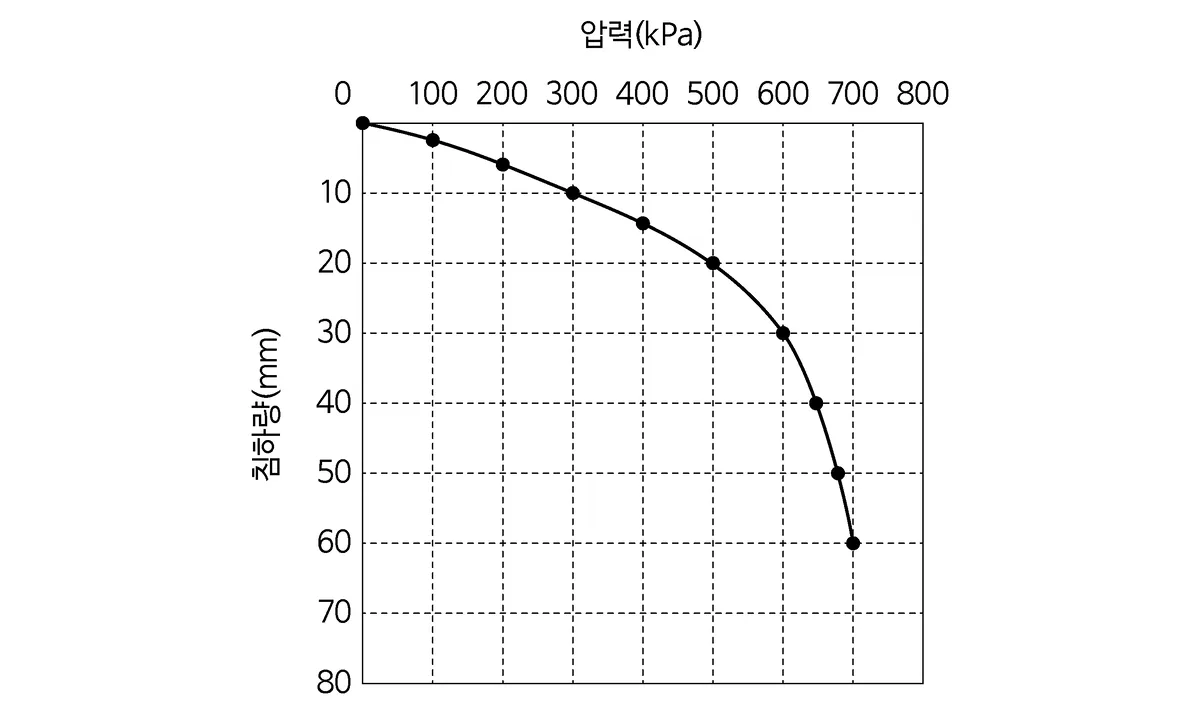

그림은 사질토 지반에서 얕은 기초 설계를 위해 직경 300 mm 평판을 이용한 평판재하시험 결과이다. 허용 침하량이 10 mm 발생하는 경우를 극한지지력으로 하였다. 만약 직경이 1.5 m인 원형기초라면 이때의 극한지지력[kPa]은?

표준압밀시험을 이용한 압밀침하량 산정 시 사용하지 않는 압밀정수는?

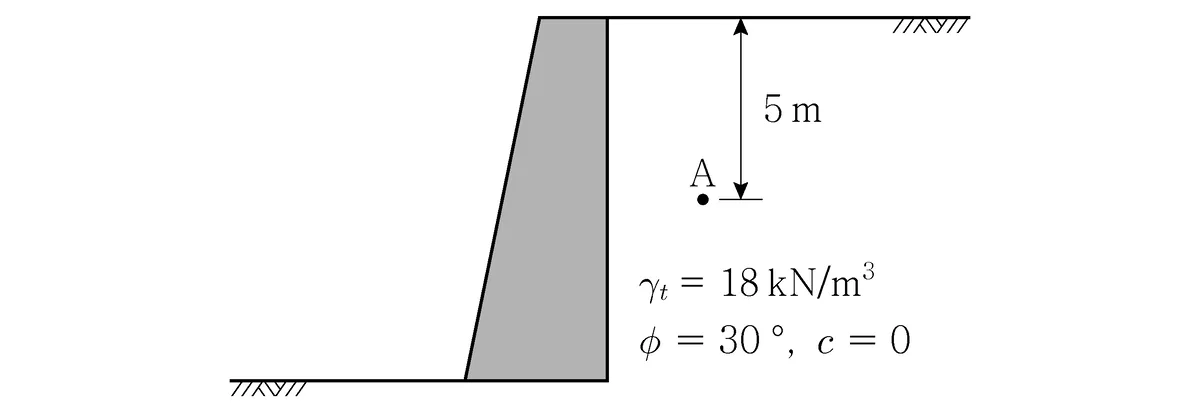

그림과 같이 A 지점에 작용하는 응력이 Rankine의 주동파괴 상태에 도달할 경우, A 지점에서의 수평토압(${\sigma }_h$)[kPa]은?

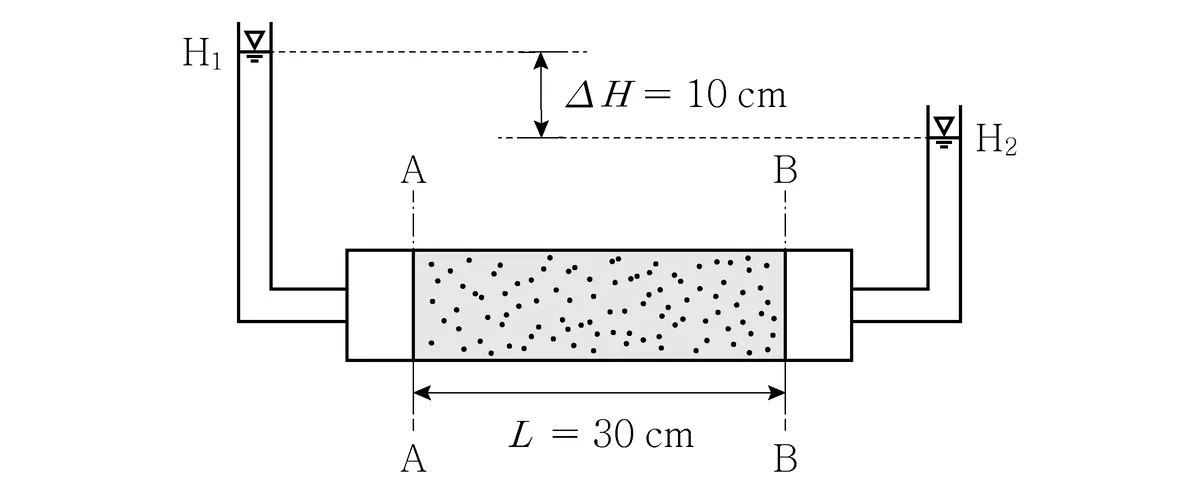

그림과 같은 시험장치를 이용한 정수위 투수시험 중, H₁으로 붉은색 잉크를 주입하였다. 흙의 간극비는 0.5, 투수계수는 0.2 cm/sec이다. 이때 붉은색 잉크가 A－A면을 통과하여 B－B면에 도달하는 데 걸리는 시간[sec]은? (단, 잉크 주입으로 인한 투수계수의 변동은 없다)

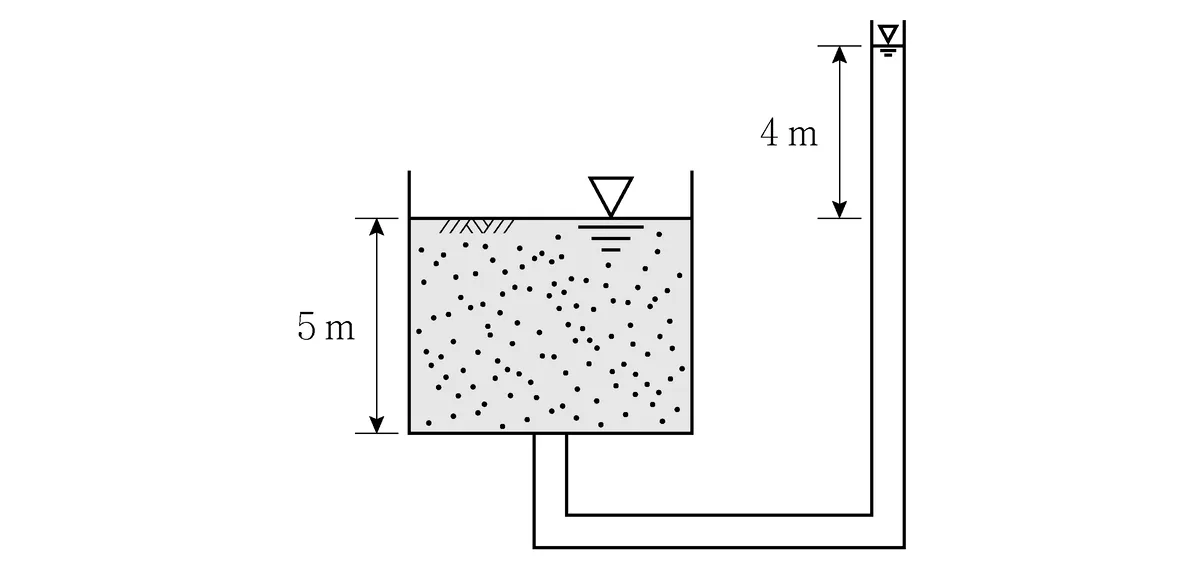

그림과 같이 수조 내 포화 사질토의 비중은 2.5, 함수비는 20 %이다. 이 사질토의 한계동수경사와 보일링 발생 여부를 바르게 연결한 것은?

한계동수경사 보일링

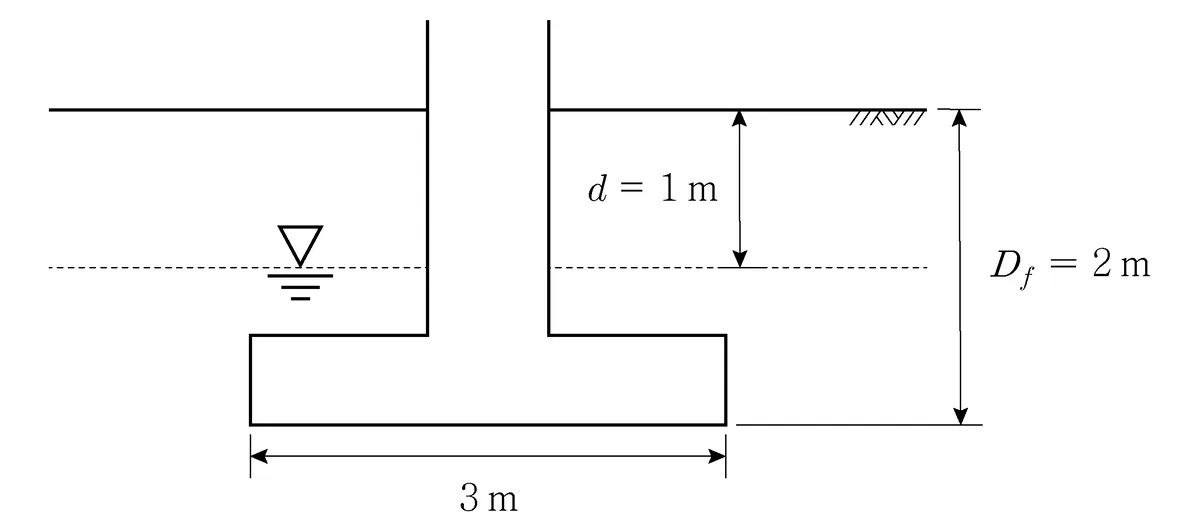

그림과 같이 점착력 50 kPa, 습윤단위중량 18 kN/m³, 포화단위중량 20 kN/m³인 지반에 정사각형 기초를 설치하였다. 지하수위가 지표면 아래 1 m에 있을 때 Terzaghi 지지력 공식을 이용하여 구한 극한지지력[kPa]은? (단, $N_c$ ＝ 20, $N_{\gamma }$ ＝ 5, $N_q$ ＝ 10, 물의 단위중량은 10 kN/m³이다)

교란되지 않은 연약점토의 일축압축강도는 50 kPa이었다. 이 시료를 재성형한 후 동일한 시험 방법으로 25 kPa의 일축압축강도를 얻었다. 교란되지 않은 점토의 비배수전단강도[kPa]와 예민비를 바르게 연결한 것은?

비배수전단강도 예민비

다음과 같은 조건의 사질토 무한사면인 경우, 사면의 안전율을 큰 것부터 바르게 나열한 것은? (단, 경사각, 지층 두께, 흙의 물성은 모두 같다)

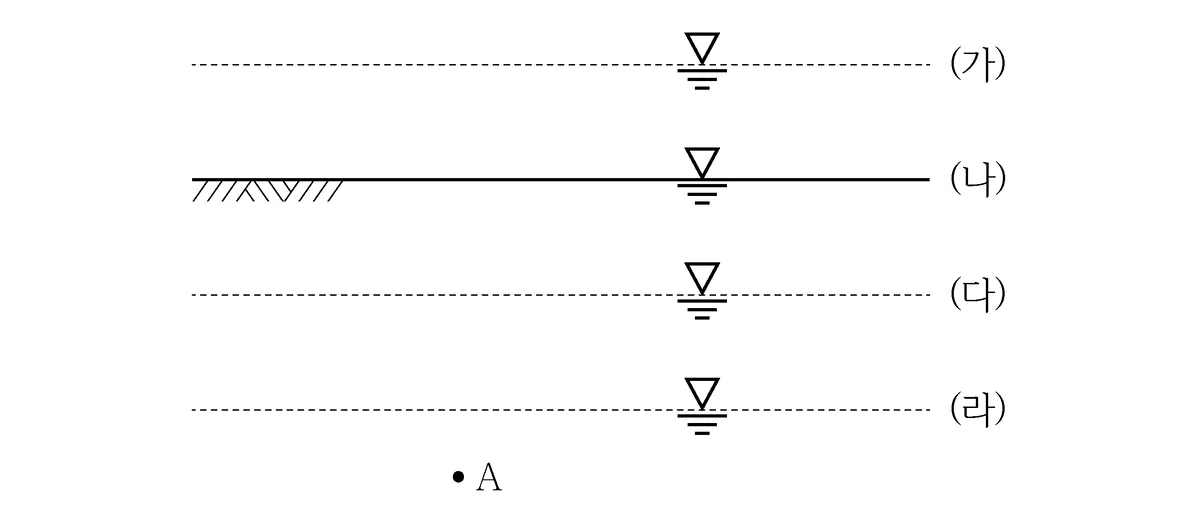

그림과 같이 수위 변화에 따른 A 지점에서의 응력 변화에 대한 설명으로 옳지 않은 것은? (단, 모세관 현상은 발생하지 않는다)

흙댐 축조 시 댐체의 상류측 사면의 안전율이 가장 작아지는 경우는?

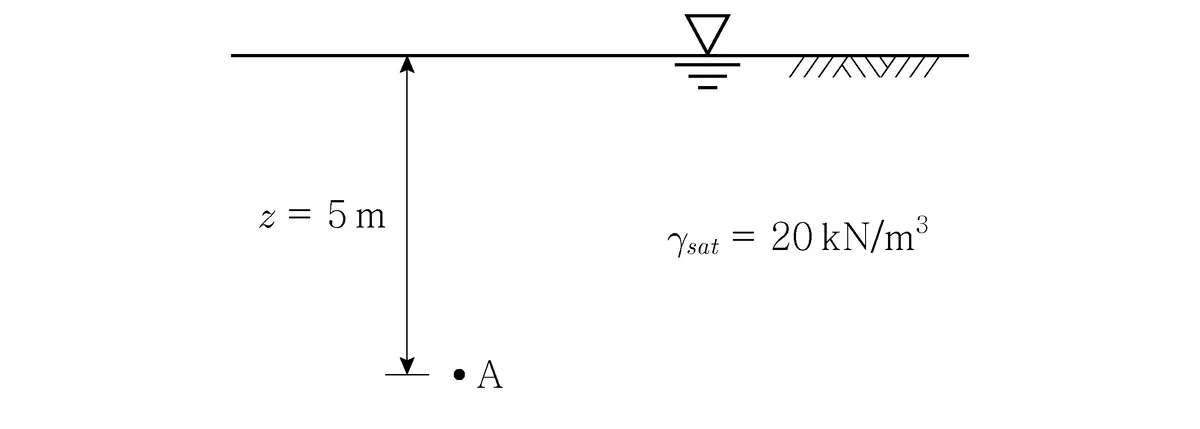

그림과 같이 지하수면이 지표면과 일치하는 경우, 지표면 아래 5 m 깊이에 있는 A 지점에 작용하는 유효응력[kPa]은? (단, 물의 단위중량은 10 kN/m³이다)

어떤 흙 시료의 건조 무게가 52 kN이고 부피가 4.4 m³이다. 흙 시료의 비중이 2.6일 때, 이 흙의 간극비는? (단, 물의 단위중량은 10 kN/m³이다)

연약지반에서 구조물 축조 시 피에조미터로 측정된 과잉간극수압은 80 kPa이며, 5년 후 측정 결과는 20 kPa이었다. 피에조미터 측정값을 이용한 연약지반의 압밀도[%]는?

점토 비율이 50 %인 점성토의 소성한계와 액성지수는 각각 40 %와 0.8이다. 이 점성토의 자연함수비가 60 %일 때, 활성도는?

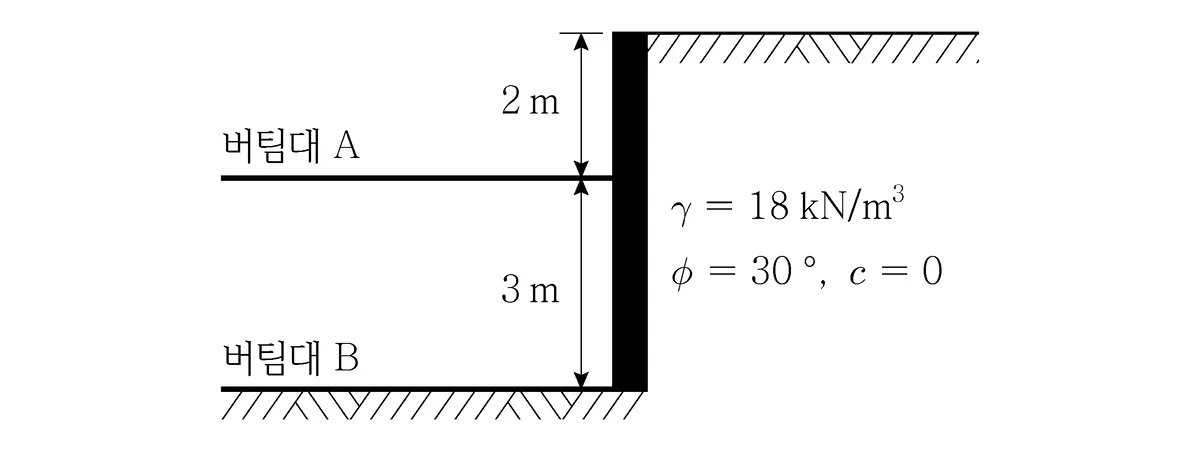

그림과 같은 흙막이벽의 버팀대 A가 지지하는 하중의 크기[kN/m]는? (단, 버팀대 A, B의 지점은 힌지로 가정하고 0.6$K_a\gamma H$ 크기의 토압이 전 벽체에 균등하게 작용한다)

흙의 단위중량이 18 kN/m³인 지반 위에 20 m × 20 m 크기의 전면기초를 시공하고자 한다. 기초지반에 작용하는 고정하중과 활하중의 합이 36 MN일 때, 완전 보상기초가 되기 위한 근입깊이[m]는? (단, 전면기초 아래 작용하는 순하중의 증가는 없다)

포화점토의 일축압축강도가 50 kPa일 때 전단파괴 시의 최소주응력, 최대주응력, 점착력의 합[kPa]으로 옳은 것은?

지표면 위의 정사각형 기초에 등분포하중 500 kPa이 작용할 때, 기초의 중심 아래 3 m 깊이에서 2 : 1 근사법을 사용하여 구한 연직응력 증가량은 125 kPa이다. 이때 정사각형 기초의 한 변 길이[m]는?

다짐 지반에서 실시하는 모래치환법에 대한 설명으로 옳지 않은 것은?

포화된 정규압밀점토로 압밀비배수시험을 하였다. 100 kPa의 구속응력으로 등방압축을 실시하여 압밀이 완료된 후 축차응력이 200 kPa에 도달하였을 때 파괴되었다. 이때 전응력으로 구한 내부마찰각[°]은?

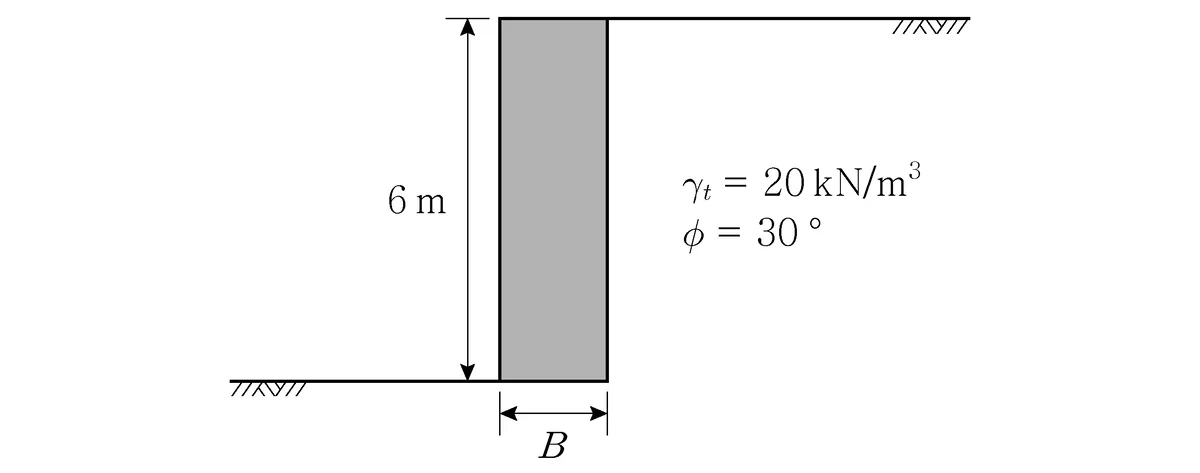

그림과 같이 사질토 지반 위에 높이 6 m, 단위중량 25 kN/m³인 직사각형 콘크리트 옹벽이 있다. 옹벽의 저면과 흙 사이의 마찰각은 30 °이다. 옹벽 저면의 수평방향 활동에 대한 안전율이 1.5인 경우, 활동의 안전에 필요한 옹벽의 두께 $B$[m]는?

점성토의 다짐곡선에서 함수비 10 %의 영공기간극 상태에 해당하는 흙의 건조단위중량[kN/m³]은? (단, 흙의 비중은 2.5, 물의 단위중량은 10 kN/m³이다)

토압에 대한 설명으로 옳지 않은 것은?
